Опубликовано: ГП 02-2019
Семейка рыжих монстров – II

Карьерные самосвалы ТОНАР-452510 и ТОНАР-75010

Даниил Минаев, Юрий Петров, фото авторов

В 2013 году появление первого тяжёлого самосвала ТОНАР-4525 подмосковного предприятия удивило и обнадёжило. Не напрасно. Чуть позднее концепцию пересмотрели и специально для алмазодобывающей компании «Алроса» построили многозвенный автопоезд капотной компоновки с собственной кабиной. Продолжение следовало…

В мае 2017 года технологический самосвал ТОНАР-45251 продолжил развитие нового модельного ряда. Через год семейство пополнилось ещё одним носатым грузовиком, полной массой 87 тонн модели 750100…

Скальник и углевоз

Счёт выпуска карьерных самосвалов на «ТОНАРе» перешагнул седьмой десяток – нам на тест достался 68-й автомобиль, выпущенный в Губино, – модель 452510. При этом похожие внешне близнецы внутренне очень индивидуальны, даже двух одинаковых автомобилей в этой династии не существует. Причины тому обыденные, но их немало: отзывы и пожелания, иногда требования эксплуатантов, доводка и оптимизация конструкции, приведение конструкции в соответствие с часто меняющимся требованиями всевозможных стандартов и директив, смена поставщиков некоторых компонентов и, наконец, естественный и непрерывный процесс модернизации машин самим заводом-изготовителем.

45-тонный ТОНАР-452510 после 60-тонного ТОНАР-75010 кажется лёгкой кавалерией

ТОНАР-452510 с кузовом для перевозки скальной породы полной массой 67 т 2018 модельного года и первенец модели 750100 с кузовом для перевозки угля стали предметами нашего детального разбирательства. Поскольку 45251-ю модель мы откатали в прошлый раз при благоприятных условиях, то в этот раз столкнулись с дефицитом времени. Событие было приправлено неотвратимо надвигающимся стихийным бедствием в виде грозы. Поэтому оперативно штурмуем лестницы, словно горный пик: пять ступеней и шины размерности 16.00R25, клиренс в самой низкой точке почти 40 см и сразу же изучаем кабину углевоза.

Самый большой самосвал, которым довелось управлять – 60-тонный ТОНАР-75010

Первый круг не комом

В принципе, иностранные многотонные специализированные «карьерники» и «технологи» конструктивно сильно отличаются от классических грузовиков и силовыми схемами, и органами управления, но ТОНАР-750100 шириной около 3,5 м, длиной почти 12 м, высотой под 6 м и полной массой под 87 т воспринимается как обычный самосвал, только очень большой…

Водителю в комнате кабины вполне комфортно. Но на дорогах общего пользования это будет слон в аптечной лавке. Внутри никакой экзотики причудливых органов управления, но нет и зверских усилий на педалях и рулевом колесе: доработанный по сравнению с прошлым годом педальный узел и мощное гидростатическое рулевое управление позволяют не думать о перемещении в пространстве такого гиганта. Единственное, что нужно отметить – узкий коридор разворота: крути баранку быстрее и не стесняйся! Четыре оборота руля от упора до упора и выполняешь разворот за один приём на пятачке шириной примерно в два таких самосвала.

По просьбе заказчика на ТОНАР-750100 добавились температурные указатели, необходимые для оперативного контроля теплонагруженных точек целой плеяды узлов и агрегатов

Разворачиваемся, встаём на курс и попробуем разогнаться. По правую руку обычный селектор АКП марки Allison со светящимся окошком индикации и усик ретардера, кран стояночного тормоза переехал под правую руку водителя рядом с сиденьем, раньше он был на центральной консоли. Заранее нужно подготовить передачу и сразу стартовать «в пол». Взвизгнула турбина, и через сотню-другую метров на спидометре честный полтинник, ещё через пару минут скорость выросла до 60 км/ч, большего достичь не удалось – закончился наш импровизированный «полигон». Если осадить самосвал ретардером, то машина замедляется мгновенно. Нужно только чуть скорректировать рабочими тормозами окончательное место остановки.

Кресло водителя оборудовано регулировкой с углом наклона спинки и подушки сиденья
Кабина самосвала 452510 и рабочее место принципиально не изменились с 2017 г. Матовая панель приборов лишь добавила брутальности
В педальном узле модели 750100 по просьбе эксплуатанта акселератор повёрнут к водителю и предусмотрена площадка для левой ноги Матовый металл на панели приборов удачно сменил шлифованный

Разгон порожней машины более чем уверенный, но ходовая часть, заточенная под 87 т полной массы вполне предсказуемо козлит. На скорости отмечается привычное отсутствие для крупнотоннажной техники обратной связи на рулевом колесе.

Вибрация не то чтобы сильная, но правая нога скачет на электронной педали акселератора, сбивая с толку контроллер. Чтобы к этому приспособиться, надо уловить частоту этих колебаний и подстроить под неё ногу. Вспоминается парковый аттракцион «родео», где предлагается удержаться на крупе быка, который норовит всё время скинуть своего потенциального наездника. Бесполезно, приложив все силы, вцепляться ему в холку или обнимать шею. Надо поймать такт колебаний этой скотины и скакать вместе с ним, только так можно удержаться какое-то время. Здесь полная аналогия! Впрочем, водители карьерных машин тоже незаурядные «чайники». К слову сказать, заводские испытатели самосвалов ТОНАР под стать испытуемым машинам – двухметровые богатыри…

Как и прежде, у гиганта 750100 по правую руку обычный селектор АКП Allison, кран стояночного тормоза, чуть выше «усик» управления ретардером, АКП изготовлена в Венгрии, в городе Сентготтхард (см. «ГП» № 11, 2016 г., с. 58)
Как и прежде, у гиганта 750100 по правую руку обычный селектор АКП Allison, кран стояночного тормоза, чуть выше «усик» управления ретардером, АКП изготовлена в Венгрии, в городе Сентготтхард (см. «ГП» № 11, 2016 г., с. 58)
Как и прежде, у гиганта 750100 по правую руку обычный селектор АКП Allison, кран стояночного тормоза, чуть выше «усик» управления ретардером, АКП изготовлена в Венгрии, в городе Сентготтхард
Наличие мощного кондиционера и эффективной вентиляции отвергли необходимость в опускании дверных стёкол, вполне достаточно сдвижных форточек
Теперь у обоих самосвалов почти пару сотен параметров двигателя постоянно контролирует диагностический комплекс «Мультитроникс» –  один из лучших образцов приборов такого типа на российском рынке
Противосолнечная шторка
Защита подъёма самосвального кузова при работе вблизи ЛЭП

На песчаных и зыбких грунтах не хватает сцепного веса: при выполнении очередного разворота машина забуксовала. Выехать на твёрдый грунт помогли лишь блокировки. Возможно, уже при частичной загрузке машины это явление пропадает. Вспоминаем азбуку: автомобиль с грузом из-за повышения координат точки центра тяжести менее устойчив, особенно в повороте, но вместе с тем увеличение коэффициента сцепной массы значительно компенсирует этот факт…

Немного о чувстве габарита. За ветровым стеклом – двухметровый капот, увенчанный фигуркой медведя с поднятой лапой. Он (капот) и требует постоянного контроля, но в этом успешно помогают такие габаритные усы на крыльях, знакомые не одному поколению водителей КрАЗов. Задний свес короткий, поэтому в повороте корма легко контролируется. Не вызвало сложностей и движение задним ходом, к тому же теперь вовремя заметить препятствие поможет камера заднего вида, монитор которой примостился возле правой оконной стойки.

ТОНАР-45251 в Кемерово. Зима 2018 г.

Экскаваторная зона

В кабине уют можно ощутить, если только сидишь в сталеварке или полушубке. Повсюду, как в вагончике прораба, стёганные обивки немарких серых оттенков, и лишь в тёмном отливе полированного металла панели приборов блуждают пятна солнечных зайчиков. Но это куда лучше, чем полированный металл на моделях, испытанных нами в 2017 году. Впрочем комфорт был бы недостаточным не будь под рукой пары подстаканников. Кондиционер же входит в базовую комплектацию. Оригинальный интерьер в брутальном стиле с кожаными обивками стен и потолка, хромированными панелями, в которые вписаны круглые приборы с аналоговыми шкалами и мощными, тяжёлыми дверями на массивных петлях убедительно свидетельствует о неординарности этого гигантского грузовика. Так себя чувствует только мотоциклист на чоппере. Сиденье здесь фирмы Grammer, оно уже стало привычным на российских грузовиках. Рулевая колонка регулируется по вылету и углу наклона. Но в целом от интерьера возникает странное ощущение: как будто едешь на быстроходном экскаваторе.

Набор линз, который в этом году увеличился вдвое, а под зарешёченной защитой, ещё появились яркие светодиодные ходовые огни

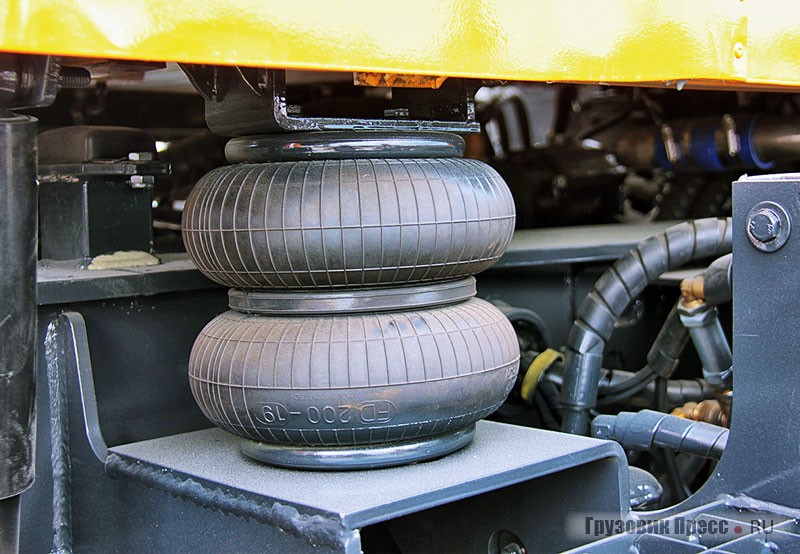

Подушки подвески кабины

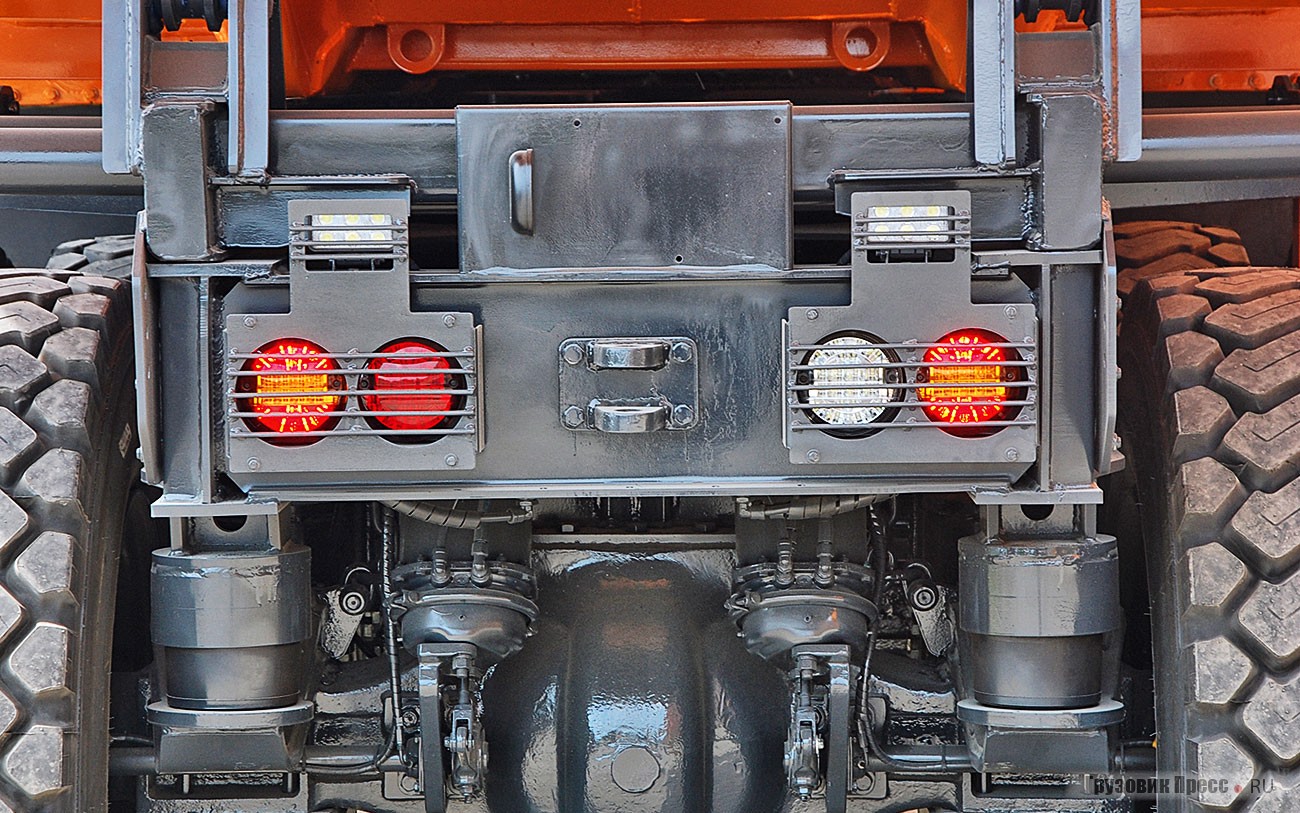

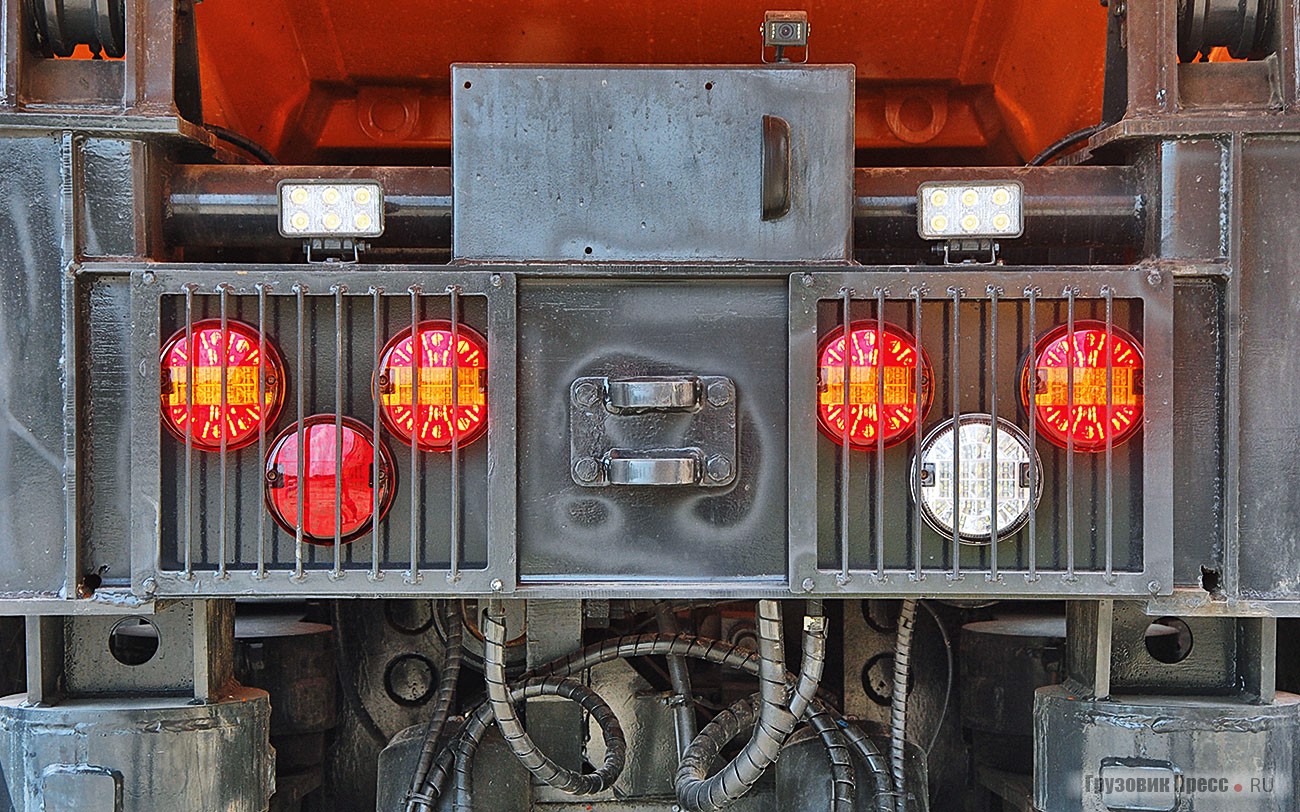

Задняя светотехника на [b]скальном ТОНАР-452510[/b] Задняя светотехника на [b]углевозе ТОНАР-75010[/b] Топливный бак у всех машин убран в ящик

С миру по нитке

Глядя на происхождение узлов, агрегатов, приборов и компонентов этого эксклюзивного самосвала, кажется, что весь мир постарался что-либо сделать для «ТОНАРа». Двигатели марки Cummins, это модель QSZ13-450-II (13 л, 450 л.с. для модели 452510) или Cummins QSХ15 (15 л, 540 л.с. для самосвала 750100). АКП – американский Allison (6 ступеней для 452510 и 7 ступеней для 750100). Передняя балка и ведущие мосты Shaanxi Hande Axle из Поднебесной, но имеющей, как и многое в Китае, немецкие корни. Тормозное и пневмооборудование построено в основном на компонентах Wabco из Германии. Оттуда же прибыли пневмоподушки подвески Continental, их прислал главный город немецких рабочих – Ганновер. Гидроцилиндры подъёма кузова итальянские марки Penta. Многие РТИ и силиконовые детали прибыли из Санкт-Петербурга, от компании «Хорс». Радиатор системы охлаждения двигателя, масляный теплообменник и интеркулер сделало белорусское НП ООО «Таспо» из Смолевичей, а вот сиденья водителя и пассажира, носящие марку Grammer, были сработаны уже в городе Елабуга (Татарстан).

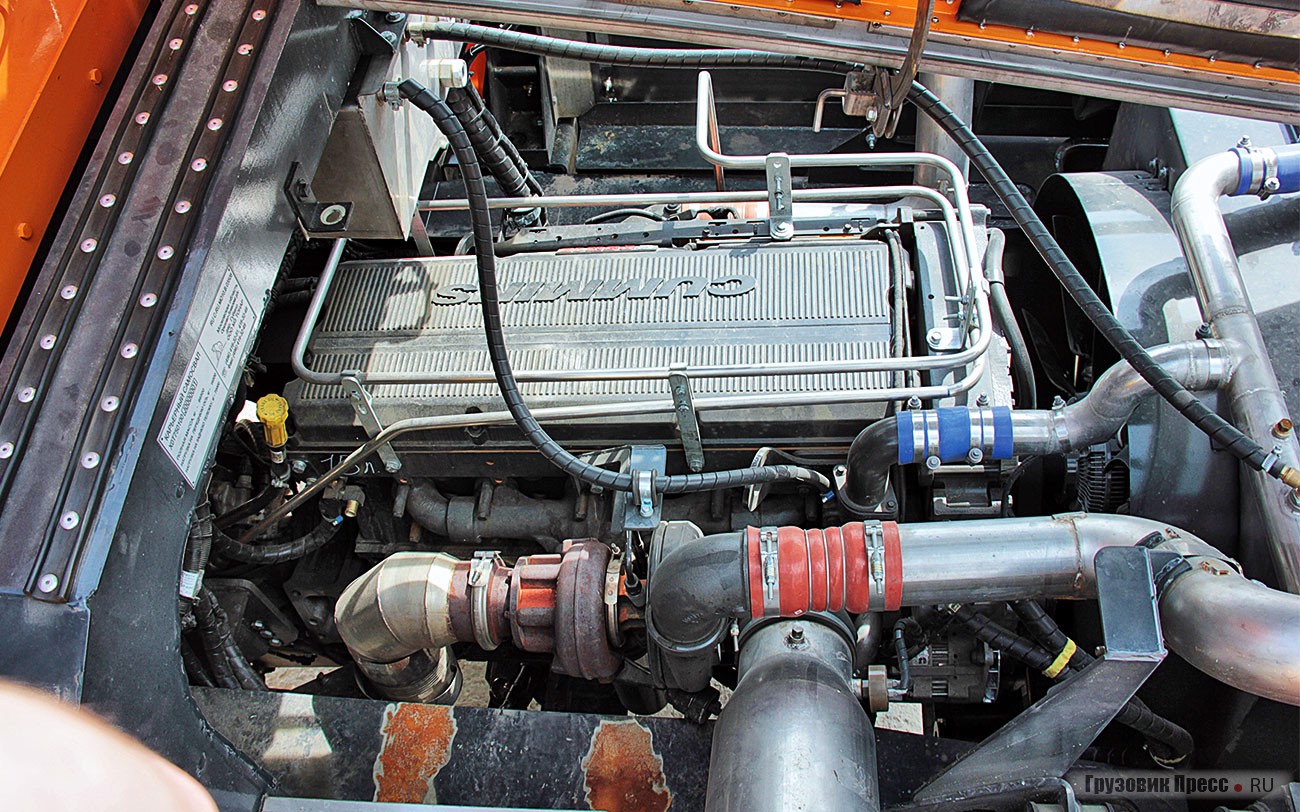

На «маленьком» ТОНАР-452510 установлен 13-литровый 450-сильная «шестёрка» Cummins QSZ13-450-II У большого брата ТОНАР-750100 под капотом тоже Cummins, но рабочим объёмом 15 л и с «табуном» 540 лошадей

Централизованная система смазки Lincoln

На все технологические самосвалы ТОНАР устанавливается система централизованной автоматической смазки Lincoln Quicklube, обеспечивающая подачу смазочного материала примерно в 24 точки. Герметичное оборудование исключает попадание абразива в пары трения, снижает расход материалов из-за точной дозации, снижает трудозатраты на техобслуживание. При этом повышается срок службы таких узлов как шкворни, пальцы, рулевые тяги и наконечники, серьги рессор, опоры подвесок и кабин.

Отличия в кузовах

У модели 750100 кузов официально именуется «для перевозки сыпучих грузов». Он оборудован задним откидным бортом с верхней осью вращения. Грузоподъёмность 60 т. Насыпной объём 45 м3 с «шапкой» 2:1. У ТОНАР-452510 кузов для перевозки скальной породы изготовлен из листов увеличенной толщины, не имеет заднего борта. Насыпной объём составляет 27 м3 с «шапкой» 2:1.

Кузова изготовлены из стали 09Г2С, толщина бортов – 6 мм, толщина днища – 12 мм. Для подъёма используется пара подпольно установленных гидроцилиндров Penta, оба кузова с подогревом от выхлопных газов.

Кузов ТОНАР-750100 для транспортировки перевозки насыпных мелкокусковых грузов оборудован задним откидным бортом с верхней осью вращения

О матчасти и жизни

Главные достоинства этого специфического самосвала кроются не в кабине и не в кузовах. Наиболее интересна здесь ходовая часть. Передняя балка на пневморессорной подвеске. Карданные валы вращают два ведущих моста закреплённой на задней балансирной тележки с резиновыми упругими элементами. Ведущие мосты – Hande 25T с межколёсными и межосевыми блокировками. Конструкция довольно традиционная для самосвала, причём не только для карьерного или технологического, а вполне даже и общестроительного. Только все детали более крупные и массивные под стать грузоподъёмности и полной массе машины.

Балки переднего и заднего мостов на ТОНАР-452510 Балки переднего и заднего мостов на ТОНАР-452510
У углевоза ТОНАР-75010 в передних рессорах предусмотрено 11 листов Передняя подвеска «скальника» 452510 на малолистовых рессорах

Подобная техника производится малыми сериями, увидеть такой транспорт на обычной дороге, что в лотерею выиграть, но мне повезло, когда в декабре прошлого года на дорогах Кемеровской области вблизи шахты «Распадская» мы тестировали новые «уазы», навстречу мне проследовал апельсиновый ТОНАР. Этот «малотоннажный» карьерный самосвал (87 т полной массы для «карьерника» на самом деле немного) по набору конструкторских решений похож на серийный грузовик гигантских размеров, который как будто мультивитаминов объелся. Ещё плюс ко всему у ТОНАРа в активе двухосная задняя тележка, а значит, показатели сцепной массы позволят более безопасно работать на рудных спусках, да и просто на обледенелых технологических дорогах – типичной среде обитания для такой техники.

Почувствовать габарит и привыкнуть к огромному грузовику помогают такие традиционные и простые по сути, но крайне полезные усы
Телескопы гидроцилиндров подъёма кузова

Мотор-колёса, электротяга, дистанционное управление – такой конструктив свойствен тяжёлой специальной технике, а здесь этого нет. Вот и получается, что при желании специальный транспорт можно сконструировать, широко используя традиционные решения, характерные для массового автотранспорта. Это удобно в эксплуатации, если не ставить во главу угла узкую специализацию.

Техническая характеристика самосвалов ТОНАР
Модель ТОНАР–452510 (скала) ТОНАР–75010 (уголь)
Полная масса, кг 67 300 86 500
Грузоподъёмность, кг 45 000 60 000
Допустимая нагрузка на 1, 2 и 3 оси, кг 17 300/ 25 000/ 25 000 16 500/ 35 000/ 35 000
Двигатель:

  • рабочий объем, cм3
  • мощность, л.с.
  • крутящий момент, Н·м
Cummins QSZ13-450-II,
турбодизель, I-6
12 981
450 при 2300 мин-1
2100 при 1300 мин-1
Cummins QSХ15,
турбодизель, I-6
14 948
540 при 2100 мин-1
2400 при 1100 мин-1
Коробка передач
  • тип
  • количество ступеней вперед/ назад
Allison 4500,
гидромеханическая
6/1
Allison,
гидромеханическая
7/1
Передаточное число главной пары 12,87 или 14,298 12,87
Колёсная формула 6х4 6х4
Передний мост HANDLE 13T на пневморессорной подвеске (малолистовые рессоры) HANDLE 20T на пневморессорной подвеске (пакет 11 листов)
Задний мост HANDLE 25T, балансирная подвеска на упругих резиновых элементах HANDLE 25T, балансирная подвеска на упругих резиновых элементах
Вместимость самосвального кузова, м3 27,0 45,0
Шины 14.00R25, бескамерные 16.00R25, бескамерные

Тяжёлая жизнь тонара

Вершиной модельного ряда губинских машиностроителей на начало 2019 года стал многозвенный автопоезд в составе тягача ТОНАР-7502 с колёсной формулой 6х6. Он рассчитан на работу в составе автопоезда полной массой 198,5 т (г/п 127 т) с двумя разгружаемыми на сторону полуприцепами. Габаритная длина кузова каждого полуприцепа ограничена 9,4 м из-за размеров приёмного устройства на ГОКе. Привод на все колёса осуществляется от раздаточной коробки ZF VG2700/400 и ГМП Allison 6620. Рядная турбодизельная «шестёрка» Cummins QSK19 рабочим объёмом 18,9 л развивает мощность 760 л.с. и максимальный крутящий момент 3084 Н·м при 1500 об/мин.

Многозвенный автопоезд в составе тягача ТОНАР-7502 с колёсной формулой 6х6
