Цельнометаллическая оболочка
Долгожданная модификация "ГАЗели Next" с цельнометаллическим кузовом

Сергей Ухов, фото автора и «Группы ГАЗ»

Горьковский автозавод дал старт производству долгожданной модификации «ГАЗели Next» с цельнометаллическим кузовом. Премьерный показ новинки состоялся на московской выставке «COMTRANS’2015», а серийное производство стартовало в Нижнем Новгороде 27 октября.

Всё идёт по плану

Первенец нового семейства «ГАЗелей Next» – бортовой автомобиль ГАЗ-А23R22 пошёл в серию в апреле 2013-го

Все сейчас испытывают дефицит денежных средств. Именно поэтому «Группа ГАЗ», не имея достаточных средств и ресурсов для запуска в производство обширного семейства автомобилей поколения Next, реализует свои планы поэтапно. Скопив достаточно средств от продажи модернизированной машины «ГАЗель Бизнес» первого поколения, к 2013 году Горьковский автозавод подготовился к выпуску первенца нового семейства лёгких коммерческих автомобилей второго поколения – шасси «ГАЗель Next». Машина достаточно быстро стала популярной и принесла ГАЗу прибыль.

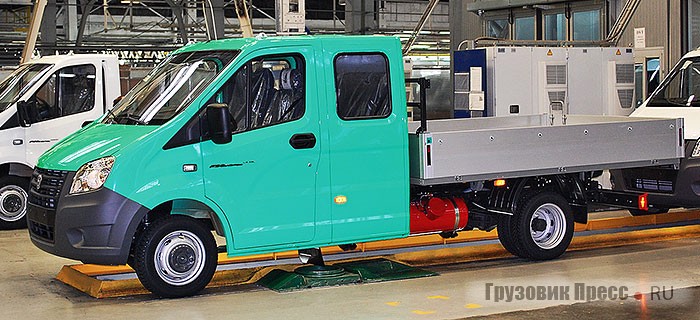

В начале 2014-го было освоено производство модификации ГАЗ-A22R32 «Фермер» с 2-рядной кабиной

В начале 2014 года на конвейер встала и двухрядная версия нижегородской «полуторки» с удобной распашной дверью и трансформируемым в спальное место вторым рядом сидений. Дальше – больше. Под занавес 2014 года отлично встреченные рынком грузовички семейства Next позволяют нижегородскому предприятию накопить на выпуск 17–19-местного каркасного автобуса CityLine на усиленном шасси всё той же «ГАЗели» и начать производство среднетоннажника нового поколения «ГАЗон Next».

На рубеже 2014–2015 гг. семейство Next расширилось за счёт каркасного 17–19-местного автобуса ГАЗ-A64R42, получившего имя SitiLine

Прошёл ещё почти год, прежде чем Горьковский автозавод запустил в производство очередную модель поколения Next – цельнометаллический фургон (ЦМФ). По словам представителей «Группы ГАЗ», этот проект оказался самым крупным и дорогостоящим для предприятия за последние 15 лет.

Производственные особенности

Три года назад при подготовке к запуску производства первенца семейства «Next» на ГАЗе в числе прочих был полностью обновлён цех сварки кабин. В нём сделали ремонт, приобрели и установили новое оборудование, позволяющее без переналадки и остановки производства вперемежку сваривать одинарные и двухрядные кабины и для «ГАЗели Бизнес», и для «ГАЗели Next». Теперь при подготовке к производству ЦМФ «ГАЗель Next» аналогичные изменения претерпел и цех сварки кузовов. Создана новая универсальная сварочная линия, позволяющая в автоматическом режиме производить кузова различных модификаций коммерческих автомобилей ГАЗ, уже освоенных и запланированных к производству. Пока наиболее крупная модификация – цельнометаллический кузов фургона «ГАЗель Next» внутренним объёмом 13,5 м3, но линия позволяет сваривать кузова объёмом до 17 м3.

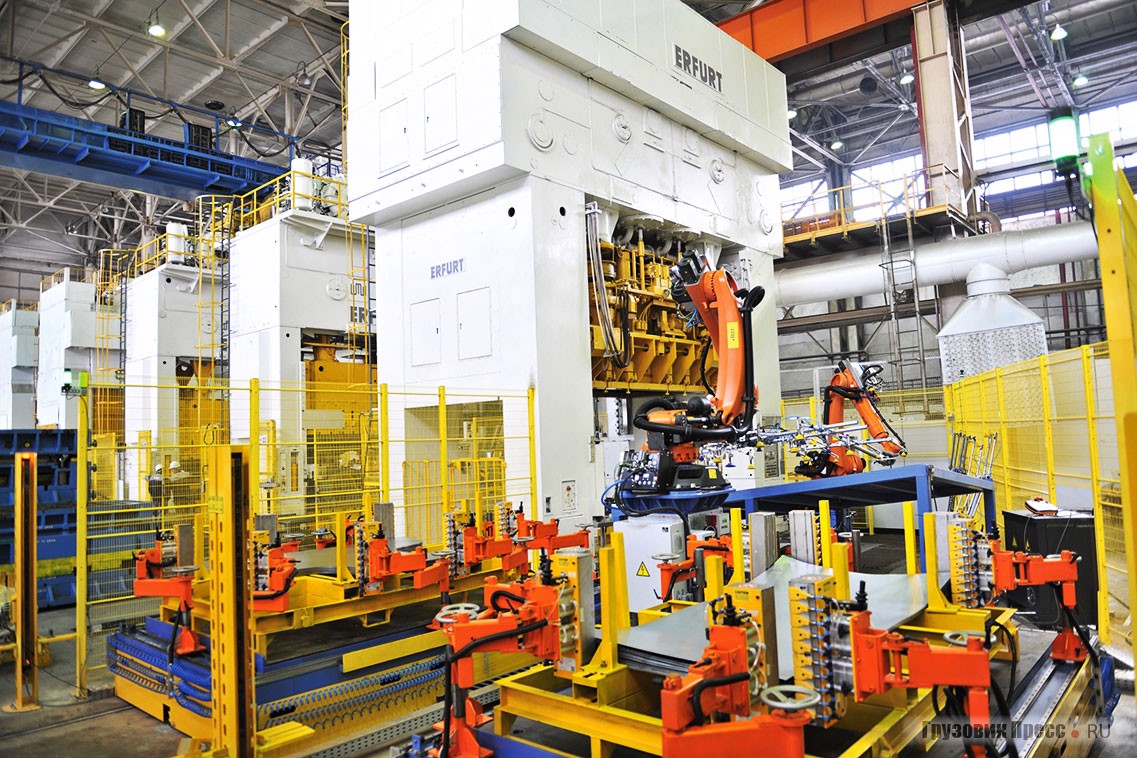

Новая автоматизированная линия штамповки деталей с прессовым оборудованием фирмы Erfurt, подающими и перекладывающими детали роботами фирмы Kuka. На линии выштамповывают крупногабаритные детали, в том числе лицевые панели боковин, основания, сдвижные и распашные двери со скоростью 6–8 деталей в минуту На участках сварки боковин, основания, кузова и сборки–сварки дверей установлено 83 современных робота Fanuc грузоподъёмностью до 700 кг. Новое оборудование позволяет сваривать боковину 13,5-кубового кузова новой «ГАЗели Next» целиком, а это деталь размерами 5х2,5 м ЦМФ «ГАЗель Next» собирают на удлинённой традиционным для ГАЗа способом раме, со вставкой-удлинителем посередине Машины предыдущего поколения «Бизнес» и новый «Next» с цельнометаллическим кузовом собирают на отдельной от грузовичков конвейерной ветке

Увеличившийся почти в полтора раза по сравнению с предшественницей цельнометаллический кузов «ГАЗели Next» потребовал и нового оборудования для штамповки. Так, на ГАЗе появилась новая автоматизированная линия с шестиосевыми роботами KUKA последнего поколения и прессами с оригинальной штамповой оснасткой. Сейчас на линии производятся и крупногабаритные детали. Новое оборудование оценили даже немцы, доверившие Горьковскому автозаводу с октября 2015 года штамповать на нём кузовные детали для производимого на ГАЗе Mercedes-Benz Sprinter Classic.

Окрасочная линия на заводе тоже новая, с немецким роботизированным оборудованием Eisenmann. Здесь окрашивают все новинки Горьковского автозавода, в том числе кабины среднетоннажников «ГАЗон Next» и даже Mercedes-Benz Sprinter Classic.

Новая окрасочная линия Eisenmann вмещает кузова даже наиболее крупного в модельном ряду цельнометаллического фургона «ГАЗель Next»

Поскольку на ЦМФ «ГАЗель Next» в перспективе ожидается стабильно высокий спрос (до 30 000 машин в год), его сборка ведётся не постовым методом, как в случае с каркасным автобусом, а налажена на общем конвейере с машиной прежнего поколения семейства «Бизнес».

Глубина модификаций

Первым представителем нового семейства ЦМФ «ГАЗель Next», вставшим на конвейер, стала наиболее крупная модификация с колёсной базой 3745 мм, общей длиной кузова 6157 мм и высотой 2753 мм, полезный объём грузового отсека – 13,5 м3. Стартовать с неё решено было сразу по нескольким причинам. Во-первых, в сегменте ЦМФ у российских потребителей наиболее востребованы фургоны именно такого типоразмера, а значит, на машину сразу появится стабильный спрос, приносящий предприятию доход. Во-вторых, наиболее крупный по габаритам фургон сложнее всего освоить в производстве с технологической точки зрения, не останавливая производство, поэтому его и запустили первым, сразу после переналадки и введения в строй нового оборудования. В-третьих, 6-метровый автомобиль с огромным по вместимости грузовым отсеком должен стать популярым у фирм-передельщиков в качестве базы для разнообразных конверсий (пассажирских, медицинских, торговых и специального назначения).

Новинка вышла самой крупной в семействе «ГАЗелей Next» длиной 6,15 м и высотой 2,75 м, хотя первый опытный образец был куда скромнее по внешним габаритам, да и дизайном передней части сильно отличался
Новинка вышла самой крупной в семействе «ГАЗелей Next» длиной 6,15 м и высотой 2,75 м, хотя первый опытный образец был куда скромнее по внешним габаритам, да и дизайном передней части сильно отличался
Новинка вышла самой крупной в семействе «ГАЗелей Next» длиной 6,15 м и высотой 2,75 м, хотя первый опытный образец был куда скромнее по внешним габаритам, да и дизайном передней части сильно отличался
В задней части серийный фургон претерпел изменения, хотя общие стилистические решения были заданы ещё прототипом, представленным на закрытом показе президенту и премьеру РФ в 2011 г.
В задней части серийный фургон претерпел изменения, хотя общие стилистические решения были заданы ещё прототипом, представленным на закрытом показе президенту и премьеру РФ в 2011 г.
В задней части серийный фургон претерпел изменения, хотя общие стилистические решения были заданы ещё прототипом, представленным на закрытом показе президенту и премьеру РФ в 2011 г.

Кроме этого типоразмера ГАЗ замыслил постепенно освоить выпуск и более компактных фургонов с уменьшенной на 600 и 740 мм колёсной базой (средняя 3145 и короткая 3005 мм) и двумя величинами заднего свеса (875 и 505 мм). Кроме того, машины будут отличаться по высоте крыши, и помимо нынешнего самого высокого варианта (2735 мм) появится средняя версия высотой 2359 мм. Соответственно объём фургона в наиболее коротком исполнении со средней крышей будет составлять 8 м3 (9,7 м3 – с высокой крышей), и в среднем исполнении по длине и высоте крыши – 9,5 м3 (11,5 м3 – с высокой крышей). Для наиболее крупного исполнения, уже запущенного в производство, среднее исполнение по высоте крыши не предусмотрено.

Потребителей ожидает интересное ранжирование версий и по грузоподъёмности, и величине допустимой полной массы фургонов. 27 октября с конвейера ГАЗа стал сходить фургон в привычном для потребителей исполнении по полной массе – 3,5 т. Несмотря на усиленные агрегаты ходовой части, о которых расскажу дальше, новинке не стали наращивать грузоподъёмность, чтобы ею могли управлять водители с наиболее распространённой «легковой» категорией в водительском удостоверении – «В». В дальнейшем появятся меньшие по полной массе модификации с односкатной ошиновкой колёс задней оси.

Усилиями сторонних компаний ЦМФ «ГАЗель Next» уже превращена в 16-местный микроавтобус
В салоне не нужно пригибаться, установлены комфортные сиденья, и места для коленей пассажиров тут с избытком
Усилиями сторонних компаний ЦМФ «ГАЗель Next» уже превращена в 16-местный микроавтобус, в салоне которого не нужно пригибаться, установлены комфортные сиденья, и места для коленей пассажиров тут с избытком
Красным цветом выделены детали кузова из пластика: спереди это крылья, бампер с фальшрадиаторной решёткой и крышка лючка бензобака
В задней части из пластика выполнены вертикальные накладки на торцы кузова и 3-составной бампер-подножка, под которым скрывается стальная основа
Красным цветом выделены детали кузова из пластика: спереди это крылья, бампер с фальшрадиаторной решёткой и крышка лючка бензобака, а в задней части из пластика выполнены вертикальные накладки на торцы кузова и 3-составной бампер-подножка, под которым скрывается стальная основа

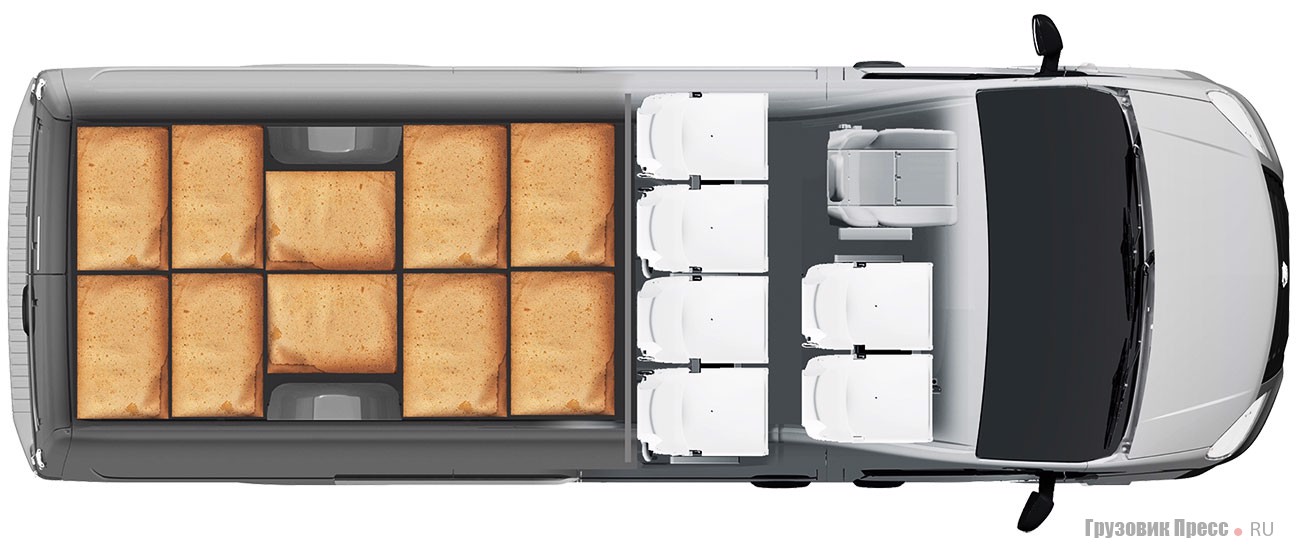

Типоразмеры: три колёсные базы, три длины кузова и два варианта высоты крыши. Пока выпускается только один – наиболее крупный и вместительный вариант (длина 6157 мм, база 3745 мм) Вариант размещения палет в фургоне версии «Комби»

Освоенных в производстве заводских версий цельнометаллического фургона «ГАЗель Next» пока две: это 3-местная грузовая модификация с полезным объёмом грузового отсека 13,5 м3 и грузопассажирская 7-местная версия «Комби» с 9,5-кубовым фургоном. В дальнейшем ГАЗ освоит самостоятельный выпуск и пассажирских модификаций (маршрутный и туристский автобусы, микроавтобусы, вэн с улучшенной внутренней отделкой), но пока свободу в изготовлении этих версий имеют сторонние фирмы-передельщики.

Техническая часть

ЦМФ «ГАЗель Next» по шасси, силовому агрегату, пластиковому переднему оперению и дверям максимально унифицированы с семейством грузовичков «ГАЗель Next», запущенных в производство в апреле 2013 года. Новый кузов практически полностью выполнен из металла, кроме заднего бампера, крышки лючка бензобака и задних угловых накладок. В кузове применено 68 полностью оцинкованных деталей, что позволило ГАЗу дать гарантию от сквозной коррозии кузова на 8 лет!

Обратите внимание, что с конвейера машины сходят ещё с прежним логотипом автозавода, хотя на выставке «COMTRANS’15» ещё в начале сентября был презентован новый. Цельнометаллическую «ГАЗель Next» выпускают в исполнении фургон с 3-местным салоном и 13,5-кубовым грузовым отсеком (A31R32/ A31R33)… …а также в грузопассажирской версии «Комби» с 6 местами для пассажиров (+ водитель) и 9,5-кубовым изолированным грузовым отсеком (A32R32/ A32R33)

В основании цельнометаллического кузова лежит та же рама с переменным сечением, которую для крупных версий фургона удлиняют прежним способом – распиливая и накладывая поверх неё стальной удлинитель. Но справедливости ради отметим, что после того, как удлинением стал заниматься автозавод, а не сторонние компании, нарекания на прочность такой конструкции практически исчезли.

Повышению прочности и выносливости автомобиля способствовала и добавленная в конструкцию рамы пара поперечных усилителей. Они расположены в средней части рамы, причём один из них скрепляет между собой два упомянутых удлинителя.

Передний модуль независимой пружинной подвески перекочевал с шасси на ЦМФ без изменений, а вот задняя подвеска изменилась. Её, если можно так выразиться, адаптировали для работы с постоянной нагрузкой (ведь стальной кузов тяжелее бортовой платформы) и с учётом появления в будущем пассажирских версий сделали более комфортной. Тут применён новый подрессорник, изменена схема крепления амортизаторов фирмы Mando. Кстати, эту же марку носят и новые тормозные механизмы, а вот вакуумный усилитель и система АБС 9-го поколения – от более именитой фирмы Bosch.

На автозаводе кипит работа над подготовкой к запуску в производство более компактных вариантов ЦМФ Next, а также над новым поколением «Соболя»

От более тяжёлого каркасного автобуса на базе Next на новинку перекочевали усиленный задний мост и модернизированная коробка передач. Последняя получила подшипники увеличенной грузоподъёмности SKF, синхронизаторы Hoerbiger, уплотнительные манжеты Rubena и Simrit, увеличенные по ширине шестерни, а также промежуточные опоры вторичного и промежуточного валов. Их применение не только увеличит ресурс агрегатов, но и позволит выдерживать большие нагрузки. А нагрузки возрастают не только в момент, когда перевозчик перегружает машину, но и при применении более мощного силового агрегата.

Ни для кого не секрет, что при появлении под капотом «ГАЗелей» в 2010 году нового турбодизеля Cummins ISF 2.8 Горьковский автозавод умышленно взял менее мощную 120-сильную (270 Н∙м крутящего момента) модификацию этого двигателя, чтобы он «не измолол» трансмиссию «ГАЗели Бизнес». Сегодня с появлением более стойких к нагрузкам агрегатов трансмиссии ГАЗ стал комплектовать машины поколения «Next» более мощной модификацией упомянутого двигателя, развивающего 149 л. с. и 330 Н∙м.

Благодаря модернизированной 5-ступенчатой коробке передач и усиленному заднему мосту на машину нового поколения теперь можно ставить турбодизели мощностью 150 л. с., выдающие до 330 Н∙м крутящего момента

Однако будут выпускаться машины и с бензиновым мотором Evotech. Сначала бензиновым двигателем комплектовали только полуторку прежнего поколения «Бизнес». Но не стоит обольщаться: за модным названием Evotech скрывается модернизированный двигатель УМЗ-4216, уходящий корнями к легендарному мотору от «Победы». Его модернизацией занималась южнокорейская инжиниринговая фирма Tenergy, она повысила надёжность мотора и снизила расход топлива. Мотор сохранил хорошую тягу на низких оборотах и избавился от проблем с перегревом за счёт применения нового радиатора марки TRM.

Интерьер новинки пока полностью повторяет таковой на шасси «ГАЗель Next», а его серьёзная модернизация запланирована на январь 2016 года: именно тогда должен появиться новый рычаг переключения КП, который не будет торчать огромной «кочергой» из пола, а компактно разместится на приливе передней панели. Новый исполнительный механизм КП, благодаря тросиковому приводу, полностью исключит вибрации и толчки, передающиеся на рычаг.

Примечательно, что в интерьер машины ещё на этапе создания опытных образцов (2011 г.) был заложен компактный рычаг КП, встроенный в переднюю панель В серийное производство данный элемент комфорта пойдет только в 2016 г.
