Опубликовано: ГП 08-2018
Шведский социализм в отдельно взятой машине

Самосвал Scania P440 B8x4HZ c кузовом Wielton

Даниил Минаев, фото автора
Производитель: ООО «Скания-Питер»
Модель: Самосвал Scania P440 B8x4HZ, кузов Wielton
Начало продаж в России: 2018 г.

Предмет сегодняшнего теста – очередной представитель большой семьи нового поколения Scania. Зимой я отправлялся на восток на стандартном автопоезде с тягачом 4х2, ранней весной опробовал специфический тягач Scania S620 A6x4NZ, и вот настало время добраться до самосвала. Мне достался симпатичный трудяга о четырёх осях (8х4), который ни разу не споткнулся за несколько часов упорного истязания тест-драйвом.

Самосвал Scania P440 B8x4HZ нового поколения с кузовом Wielton для перевозки нерудных материалов объёмом 20 м3 и грузоподъёмностью до 30 т я опробовал на различных дорогах и тарированных уклонах Дмитровского автополигона. Получил массу адреналина и позитива, но следует разобраться почему.

Надстройка на раме

Перед конструкторами стояла непростая задача – обеспечить высокие показатели технически допустимых осевых нагрузок, и, как следствие, грузоподъёмности, при этом хотелось минимизировать собственную массу транспортного средства. В итоге расчётов получилась рама с лонжеронами размером 270х90 мм, толщиной 9,5 мм с дополнительными вставками толщиной 8 мм. Замыкающая поперечина рамы – прямоугольного профиля с толщиной стенок 8 мм.

Рабочее место лаконично и гармонично Рабочее место лаконично и гармонично
Предусмотрен блок для размещения клавиш управления спецоборудованием

Конструкция самосвального кузова Wielton с днищем из стали Hardox HB 450 толщиной 8 мм позволила снизить собственную массу надстройки без потери прочности, толщина стенок, изготовленных из стали S700, – 6 мм. Передний борт прямой с козырьком против осыпания. Задний борт наклонный с принудительной фиксацией, предусмотрен тент с лебёдкой, не забыли и про возможность обогрева кузова выхлопными газами. На самосвальном кузове применена гидравлическая система HYVA Alfa: угол подъёма 48° ограничен пневмоклапаном. Температуры выхлопных газов, по мнению конструкторов, достаточно для обогрева самосвального кузова, поэтому предусмотрели разветвитель и заслонку в выпускном тракте.

Пространство за сиденьями обустроено удобными закрывающимися нишами для вещей Пространство за сиденьями обустроено удобными закрывающимися нишами для вещей

Связующее с дорогой звено

Трансмиссия и ходовая часть с двумя из четырёх ведущими осями способны выдержать полсотни технически допустимых тонн на закорках. Передние управляемые оси грузоподъёмностью по 9 т каждая, на четырёхлистовых параболических рессорах, со стабилизаторами поперечной устойчивости. Задние мосты грузоподъёмностью по 16 т на многолистовых рессорах 8х30/90. Бортовые редукторы ведущих мостов выполнены с косозубым зацеплением для уменьшения шума. Все мосты традиционно собственного производства, родом из Швеции. Передаточное отношение главной пары – 4,38.

Немного о тормозной системе. Колёсные тормозные механизмы барабанные на всех осях, систему помощи трогания на подъёме в этой конфигурации не предусмотрели, но включили в список оборудования противобуксовочную систему.

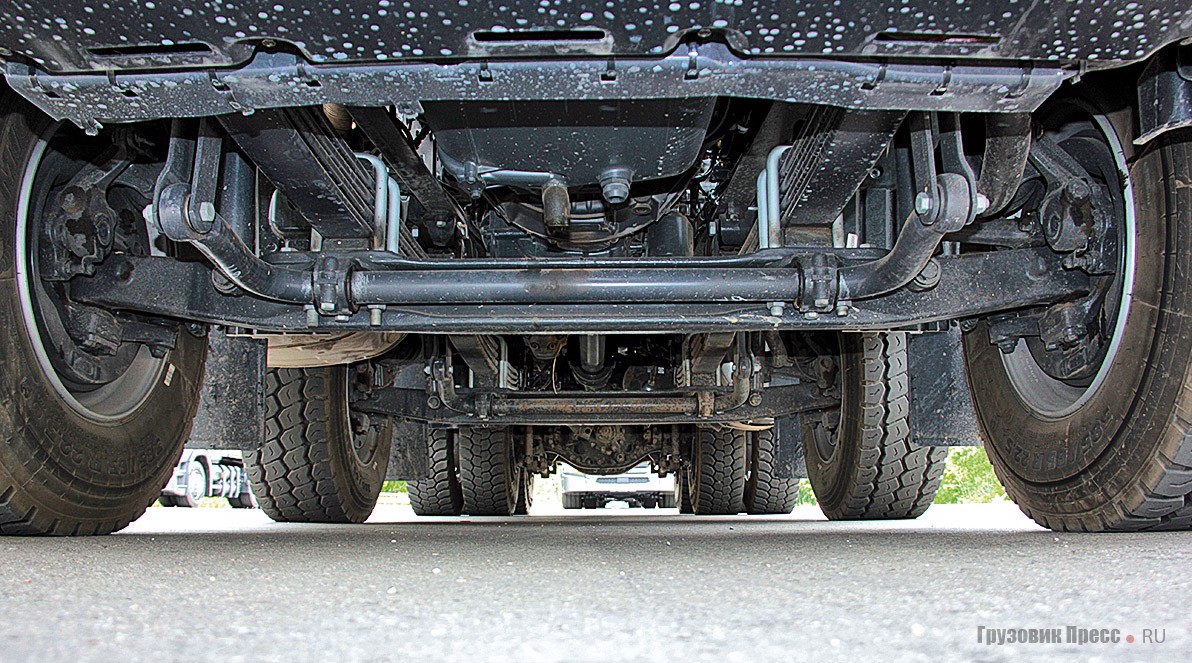

Трансмиссионная перспектива [b]спереди[/b] и сзади. Спереди короткая защита, но картер настолько высоко относительно балки, что ему ничего не угрожает, а размеры «чулков» ведущих мостов сами говорят о своей грузоподъёмности, ещё виден традиционный «сканиевский» трансмиссионный масляный фильтр Трансмиссионная перспектива спереди и [b]сзади[/b]. Спереди короткая защита, но картер настолько высоко относительно балки, что ему ничего не угрожает, а размеры «чулков» ведущих мостов сами говорят о своей грузоподъёмности, ещё виден традиционный «сканиевский» трансмиссионный масляный фильтр

Движущая сила с новым впрыском

Тестовый самосвал был оснащён двигателем – крепким «середнячком» нового поколения, но без особых изысков. Знакомьтесь, DC13 153 – рядный, шестицилиндровый, пятого экологического класса мощностью 440 л.с. при 1900 об/мин, с максимальным крутящим моментом 2300 Нм в диапазоне 1000–1300 об/мин. Рядная дизельная «шестёрка» пятого экологического класса оборудована системой впрыска PDE и системой нейтрализации выхлопных газов SCR с впрыском синтетической мочевины. На этой системе впрыска топлива остановлюсь чуть подробнее. Насос-форсунки PDE обеспечивают высокое давление в тот самый момент, в который необходимо доставить топливо. В каждом цилиндре давление контролируется индивидуально. Так же обстоит дело и с насос-форсунками, контроль давления во время впрыска осуществляется индивидуально. Поэтому нет необходимости в централизации насоса высокого давления и сложной системе трубок для подачи топлива в форсунки.

Макет двигателя нового поколения шведских грузовиков из Сёдертелье для России возможен и пятый экологический класс

При возникновении неполадок проблема почти всегда возникнет только в одном цилиндре. При такой архитектуре, во-первых, автомобиль способен сам двигаться дальше, пусть и с потерей мощности; во-вторых, тестирование и поиск неисправности занимает буквально секунды. Процесс нейтрализации отработавших газов всех «некстген-скамеек» обходится без системы рециркуляции (EGR), используется только новейшая система каталитической нейтрализации ЕЕС3, единая для машин нового поколения пятого и шестого экологических классов. Главное её отличие в том, что теперь форсунка распыляет реагент AdBlue под высоким давлением без предварительного подмешивания воздуха.

Под капотом для обслуживания водителю доступен расширительный бачок системы охлаждения и маслоналивная горловина моторного масла. Если потребуется поднимать кабину, необходимо помнить, что предварительно надо обязательно открыть и левый, и правый «лопухи», к тому же там с обеих сторон хранится располовиненная трубка рычага гидропривода подъёма кабины Складная подножка – дань вечным традициям

Жилище не только для работы

Забираться в кабину самосвала высоко, за день напрыгаешься! Внутри меня встретила более скромная по сравнению с протестированными ранее тягачами приборная панель, но с уже полюбившимися шкалами, со спокойными, плавными линиями и обводами, но не такими крупными и пёстрыми дисплеями. К материалам отделки не придерёшься, но такого простора, как в магистральном тягаче, конечно же нет, особенно по вертикали, да и моторный тоннель важно заявляет о своём присутствии.

Температуры выхлопных газов достаточно для обогрева самосвального кузова, поэтому предусмотрели разветвитель и заслонку в выпускном тракте Слева на раме сгруппированы аккумуляторный ящик и блок силовых предохранителей со штуцерами пневмосистемы

Но даже несмотря на невысокий потолок расположиться можно удобно, дверца открывается на прямой угол, не препятствуя посадке в кабину. Для тяжёлой работы в пыльном карьере предусмотрен климат-контроль, а пространство за сиденьями практично обустроено удобными закрывающимися нишами для вещей. Ого, а на откидной полке в этой компактной кабине можно и вздремнуть. Шведский, то есть настоящий, социализм!

Из комфортного оборудования я ещё обнаружил электростеклоподъёмники с доводчиками, люк в крыше, регулировку жёсткости механической подвески кабины, круиз-контроль, аудиосистему и автономный отопитель, мощностью 3 кВт. Недурно! Непонятно только, почему «пожадничали» на подлокотник водительского кресла, видимо, так решили из-за простой механической КП.

Механическая подвеска кабины на пружинных стойках с регулировкой жёсткости
Гидравлическая система подъёма кузова марки HYVA

Подгоняю кресло, фиксирую пневмозамком рулевую колонку, бегло просматриваю алгоритм переключения передач на набалдашнике, включаю первую и потихоньку выкатываюсь пока на гладкий асфальт. Снова хочется похвалить отменную эргономику, где рабочее место водителя смещено вперёд и левее, а панель приборов опущена вниз. В принципе, по кабине никаких принципиальных отличий от магистральных родственников, но теснее. Повторюсь, подвеска кабины здесь механическая, на пружинах, с возможностью подстроить жёсткость.

Учитывая особые условия эксплуатации автомобиля, воздухоочиститель двигателя здесь необычный, с тремя ступенями фильтрации. Конструкция воздухозаборника противостоит крупным частицам, далее в одном корпусе последовательно два бумажных фильтрующих элемента.
Передняя и задняя оптика под защитой
Передняя и задняя оптика под защитой
Передняя и задняя оптика под защитой

Тонкости выбора передач

Кузов частично загружен песком: 6 «кубов» примерно по 1600 кг, выходит где-то около 10 т с поправкой на влажность. Это примерно половина паспортной грузоподъёмности, в принципе, для понимания процесса достаточно. Механическая КП с «12+2» передачами работает на три хода рычага. Механика показала необходимость короткой адаптации для водителя. Во-первых, тут немного другой алгоритм, чем у широко распространённой «старенькой» 12-ступки ZF. Первая (четвёртая) передача включается ходом рычага назад, вторая (пятая) вправо и вперёд, третья (шестая) вправо и назад. Кроме того, тросовый привод немного размывает чёткие границы зон выбора передач.

На сухом асфальте с частичной загрузкой запросто можно начинать движение со II, затем «кадыком» демультипликатора выбрать верхний ряд, одновременно подставив носиком делителя нижнюю «половинку» IV передачи, потом, чуть разогнавшись, переходим на высшие. В этом диапазоне, где-то после 45 км/ч, «половинки» уже почти не играют никакой роли. Если время переключения затягивается с непривычки, и вошедшая с опозданием передача оказывается высоковата, пугаться и суетиться не надо – двигатель уверенно вытягивает уже с 700– 800 об/мин, но злоупотреблять этим не следует: нагрузка, повышенный расход, да и бортовая электронная «учительница» снизит звёздную оценку за вождение, закрасив на дисплее жёлтым не все пять звёздочек балльной системы оценки мастерства вождения.

Техническая характеристика самосвала Scania P440 B8x4HZ
Полная масса, технически допустимая, кг 50 000
Нагрузка на 1-/2-/3/4-ю оси, кг (технически допустимая) 9000/9000/16 000/16 000
Колёсная база, мм 4750
Двигатель:
  • тип
  • рабочий объём, см3
  • мощность, л.с.
  • крутящий момент, Н∙м
Scania DC13 155 (Euro 5)
Турбодизель, I-6
12 742
440 при 1900 мин-1
2300 при 1000–1300 мин-1
Коробка передач:
  • тип
  •
  • количество ступеней вперёд/назад
GRS905
Механическая, с демультипликатором и делителем, с двумя понижающими передачами и двумя передачами заднего хода
12/2
Передаточное число главной пары 4,38
Подвеска Рессорная на всех осях, спереди параболические рессоры 4х28, сзади многолистовые рессоры 8х30/90
Тормозная система Пневматическая, с электронным управлением, барабанные колёсные тормозные механизмы
Колёсная формула 8х4
Размер шин 385/65 R22,5 – на передних осях и 315/80 R22,5 – на задних осях
Вместимость топливного бака, л 400
Вместимость бака AdBlue, л 80
Ёмкость АКБ, суммарная, А∙ч 230
Максимальная скорость, км/ч 89

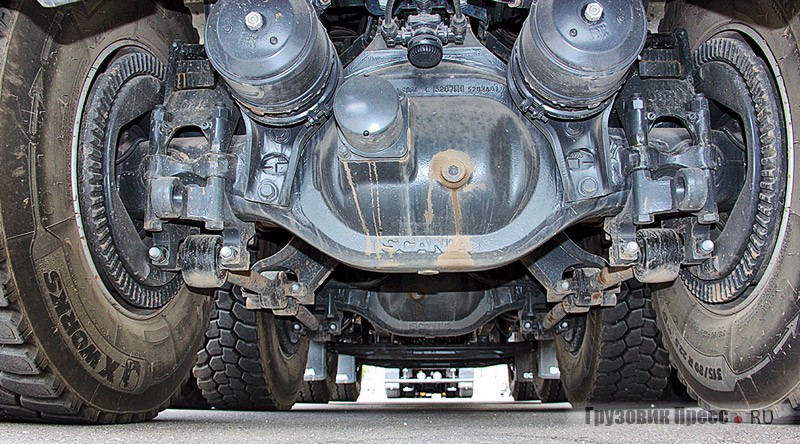

Грузоподъёмность ведущих мостов – 16 т, шестерни бортовых редукторов с косозубым зацеплением – для уменьшения шума

Длинный прямик брусчатки и узкий коридор

Полностью свыкнувшись с новой КП, покидаю асфальт и отправляюсь на брусчатку с булыжником грубого мощения. И понимаю, что точь-в-точь как на зимнем тесте тягача строительной линейки Scania S620 A6x4NZ совсем не трясёт, даже несмотря на рессоры на всех четырёх осях и простенькую пружинную подвеску кабины. После брусчатки ныряю в узкую грунтовую сбойку, чтобы поменять маршрут на горный. Справа яма глубиной почти с колесо, ширина коридора не более трёх метров. Беру шире и с первого раза попадаю в узкий технологический коридор на относительно длинной четырёхосной машине. Вывод: создатели смогли добиться угла поворота управляемых колёс на большой угол. Раньше на подобном самосвале, чтобы вписаться, мне бы точно пришлось хоть и совсем немного, но использовать задний ход.

Тягово-сцепное устройство VBG795VR, предусмотрены гидро-, пневмо-, электровыводы для систем прицепа

Тёщин язык под градусом

Теперь серия уклонов, совмещённых с кривыми в плане – имитация горного серпантина. Основная тема – контроль скорости на спуске. Для водителя новой «Скании» всё неприлично просто, даже как-то не «по-грузовому». Не надо суетливо перебирать положения ретардера, чтобы добиться стабильного замедления. Электроника самостоятельно выберет инструментарий для удержания гружёного самосвала на уклоне. Автомобиль сам себе обеспечит установившееся замедление, от меня требуется лишь в нужный момент на спуске зафиксировать желаемую скорость кратковременным лёгким нажатием тормозной педали, а после нажатия на газ функция автоматически отключается.

Вот, в общих чертах, мой небольшой доклад об очередном представителе Scania. В заключение хочу лишь обратить внимание на то, что технические возможности самосвала Scania P440 B8x4HZ превышают некоторые требования по осевым нагрузкам для дорог общего пользования, посему грузить машинку от души и с горкой следует в карьерах и гонять на технологических дорогах, чтобы не конфликтовать с законом…

Секреты шин новой модели

Техника Scania нового поколения комплектуется шинами MICHELIN, одна из наиболее применяемых моделей шин – линейка X Multi. Пресс-формы для этой резины изготовлены с применением новой технологии 3D-печати. Она позволяет формировать самообновляющиеся блоки протектора, включающие скрытые ламели, которые раскрываются по мере износа. Именно эти скрытые ламели обеспечивают оптимальный уровень сцепления и безопасности при любых погодных условиях на протяжении всего срока службы шины.
