Машины стратегического назначения

«Газоны» с надписью «ХЛЕБ» (ГЗСА-3704 и АФХ-53 на шасси ГАЗ-52-01) и их 1:43 модели

Николай Братащук, фото компании Adler-M

С особым трепетом вспоминаю то время, когда каждое моё утро начиналось с запаха свежего, ароматного хлеба. Он сразу наполнял комнату, щекоча ноздри, заставляя просыпаться. Мы жили над продуктовым магазином, а разгрузка хлеба осуществлялась прямёхонько под нашими окнами.

Разномастные, но неизменно чистые «газоны» с надписью «ХЛЕБ» (которая часто сопровождалась изображением колосьев или же хлебного каравая), по сути, отличались один от другого цветом кабин и фургонов, иногда – цветом и форматом надписей. Спустя некоторое время появились машины с другой радиаторной решёткой.

Все эти машины были настолько обыденными и привычными, что я никогда и не задумывался над тем, что перевозить свежий хлеб от пекарни до магазина – это целая наука. Уже намного позднее я узнал, что перевозка хлебобулочных изделий сопряжена с повышенными требованиями по санитарии. Для этого разрабатывались соответствующие регламентирующие документы, в числе которых ГОСТ «Хлеб и хлебобулочные изделия. Укладывание, хранение и транспортирование», а также «Санитарные правила и нормы» (СанПиН), где содержатся конкретные указания о том, каким образом следует организовать перевозку хлеба для минимизации рисков загрязнения и обеспечения безопасности.

ГЗСА-3704 на шасси ГАЗ-52-01. 1969 г.

Автомобиль специального назначения

Выпуск специализированных фургонов ГЗСА-3704 (грузоподъёмностью 2170 кг) для перевозки хлебобулочных изделий на шасси ГАЗ-52-01 был освоен Горьковским заводом специализированных автомобилей в 1967 г. Основной рабочий элемент – грузовой кузов в виде закрытого дерево-металлического фургона с разделением внутреннего помещения на четыре секции, образованный цельносварными металлическими фермами. Каждое отделение рассчитано на 96 или 128 хлебных лотков разного размера. Потолок и левая стенка фургона обшиты деревянными рейками. Пол фургона – деревянный, покрыт листовой оцинкованной сталью.

АФХ-53 на шасси ГАЗ-53-12-16.1986 г.

С правой стороны фургона четыре одностворчатые двери с внешними запорными механизмами. Вентиляция кузова осуществляется через вентиляционные люки, расположенные в передней и задней стенках кузова.

Легко ли транспортировать хлеб?

В Интернете легко находится статья «Требования к автомобилю для перевозки хлеба». Неискушённого читателя должно впечатлить наличие 19 пунктов. А вот название не совсем корректное: ведь перевозят пассажиров, а хлеб как груз – транспортируют.

Транспортировку хлеба регулирует ряд государственных стандартов, которые вводились по мере развития автомототранспорта и ужесточения норм СанПиН (самый свежий – 2.3.4.545–96 «Производство хлеба, хлебобулочных и кондитерских изделий»): ГОСТ 8227–56, ГОСТ 8494–73, ГОСТ 686–83, ГОСТ 11270–88, ГОСТ 7128–91 и Технический регламент Таможенного союза ТР ТС 021/2011 «О безопасности пищевой продукции».

С 1964 до 1970 г. завод выпускал автомобиль ГЗСА-892, который отличается от ГЗСА-3704 в основном наличием надколёсных ниш. С 1970 г. ГЗСА-3704 начал поступать в войска Советской Армии для доставки в воинские формирования и городки свежего хлеба. Но большее распространение в армии получил похожий теплоизолированный фургон АФХ-53 на шасси ГАЗ-53Н грузоподъёмностью 2560 кг для перевозки хлеба и хлебобулочных изделий на 160 лотках, сменивший модель КХА-51.

ГЗСА-3704 на шасси ГАЗ-52-01. 1991 г.

Не только будка

В сентябре 2016 года компания DiPmodels выпустила в масштабе 1:43 линейку из четырёх хлебовозок. Она стала подарком всем, кто интересуется миниатюрными моделями отечественного грузового и специализированного транспорта. Может показаться, что главная новинка – только сама «будка», поставленная на уже знакомое «53-е» шасси, но это не так, поскольку выпуском этих моделей внедрено в производство длиннобазное шасси «52-го» семейства модели 52-01. Но об этом поговорим позже, а пока уделим внимание характеристикам каждой новинки, имеющей, к слову, конкретный прототип.

Модель автомобиля-фургона ГЗСА-3704 на шасси 52-01 (артикул 105214) имеет кабину цвета «морская волна», облицовку радиатора, выкрашенную в белый цвет и фургон жёлтого цвета с трафаретом «ХЛЕБ». Этот вариант соответствует версии 1969 года и несёт дополнительную функцию: модель входит в самостоятельную подсерию AVTOEXPORT USSR и единственная из всех «сестёр» имеет прозрачный бокс. Общий тираж – 96 экз.

Модель образца 1969 года (арт. 105214)

Модель автомобиля-фургона ГЗСА-3704 на шасси 52-01 (артикул 105212) с кабиной бежевого (песочного) цвета и зелёной «будкой» – это версия 1979 года. Тираж – 300 экз.

Модель образца 1979 года (арт. 105212)

Модель автомобиля-фургона ГЗСА-3704 на шасси 52-01 (артикул 105213) с кабиной белого (молочно-лунного) цвета и бежевой «будкой» – это версия 1991 года, с рестайлинговой облицовкой радиатора образца 1980-х (т. н. «третий тип»). Тираж – 300 экз.

Модель образца 1991 г. (арт. 105213)

Модель автомобиля-фургона АФХ-53 на шасси 53-12-16 – военная версия цвета хаки, 1986 г. Отличительные особенности этого выпуска: «53-е» шасси с двойным трубопроводом выхлопной системы; наличие дополнительного оборудования; чехол, закрывающий решётку радиатора. Тираж – 180 экз.

Модель АФХ-53 (арт. 105325)

Одним из самых важных новшеств всех версий хлебовозов можно назвать измененную конструкцию задней подвески, позволившей выправить осанку машины, немного приподняв заднюю часть.

Основа основ – шасси

На модели версии арт. 105214 (1969 г.) снизу очень хорошо видны её особенности: шины и колёса, знакомые нам по «52-му» семейству, рядный двигатель с выведенной на левую сторону одинарной выхлопной трубой, усилитель тормозов и разъёмный задний мост «типа 51».

Кстати, этот самый усилитель тормозов можно посчитать лишним на этой версии, если вовремя не вспомнить, что это «автоэкспортная» версия, а экспортные машины сразу оснащали усилителем тормозов. А вот если бы он был в серебристом цвете – реалистичность восприятия только улучшилась бы.

Модель образца 1969 года (арт. 105214)

Версия модели арт. 105212 (1979 г.), по сути, повторяет всё описанное. Только усилитель уже без каких-либо оговорок: в заявленный временной период он уже был штатным оборудованием.

А вот версия модели арт. 105213 (1991 г.) уже имеет интересные отличия: слева на кронштейне установлен газовый баллон под сжиженный нефтяной газ (СНГ). Выхлопная система слегка модернизирована: выхлоп направлен не в сторону, а вниз.

Модель образца 1969 года (арт. 105214)

Интересный факт: завод не выпускал длиннобазные версии для работы на СНГ – только для сжатого природного газа (СПГ). В то же время встречающиеся ГАЗы с одним баллоном для СНГ – часто узаконенная переделка на местах.

Эта версия оснащена парой вакуумных усилителей тормозов, а также задним мостом типа банджо, как у «53-го» грузовика, которым оснащали шасси модели 52-01 вплоть до прекращения их выпуска.

Модель образца 1979 года (арт. 105212)

Версия арт. 105325 (1986 г.) при всей похожести стоит особняком: картер V-образного двигателя, сдвоенная система выпуска выхлопных газов, которая сходится в один глушитель. Здесь установлены два вакуумных усилителя тормозов, а слева на раме – дополнительный топливный бак на 105 л. В задней части рамы – специальное оборудование в виде пары ящиков, трёхоконные диски и соответствующая «240-я» резина. Задний мост с балкой типа банджо. Всё как у реальной машины.

Встреча «по одёжке»

Различия в шасси, в плане соблюдения исторической и технической достоверности, несомненно, важны, а потому самое время остановиться на внешних особенностях, в том числе и на тех, которые не видны сразу.

Модель образца 1979 года (арт. 105212)

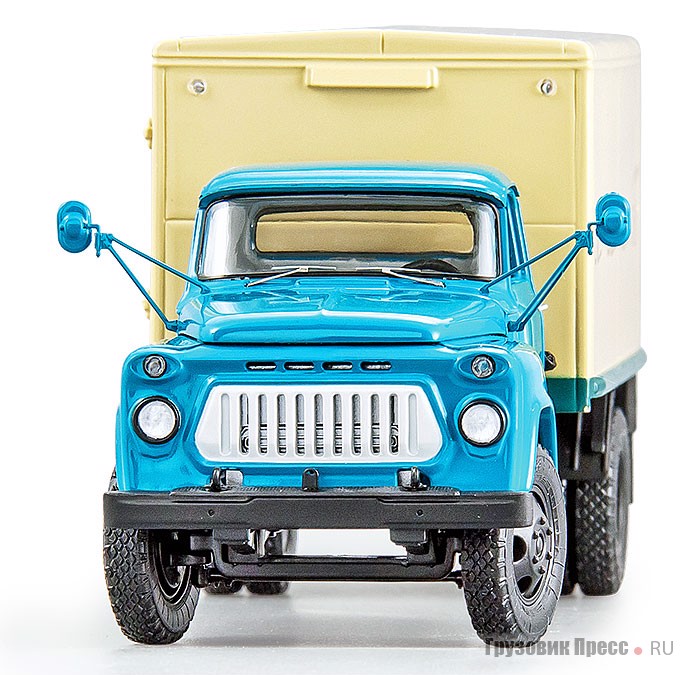

У кабины в варианте 1969 г. (арт. 105214) гладкая крыша, овальные крашеные в базовый тон зеркала, бесцветные «поворотники» и отсутствие повторителей на крыльях. Передний бампер (раннего образца) оснащён подножкой-накладкой в виде отдельной детали. В салоне видна серая комбинация приборов раннего образца с тремя циферблатами. Завершают целостность образа два бесцветных «габарита», установленные на передней стенке фургона.

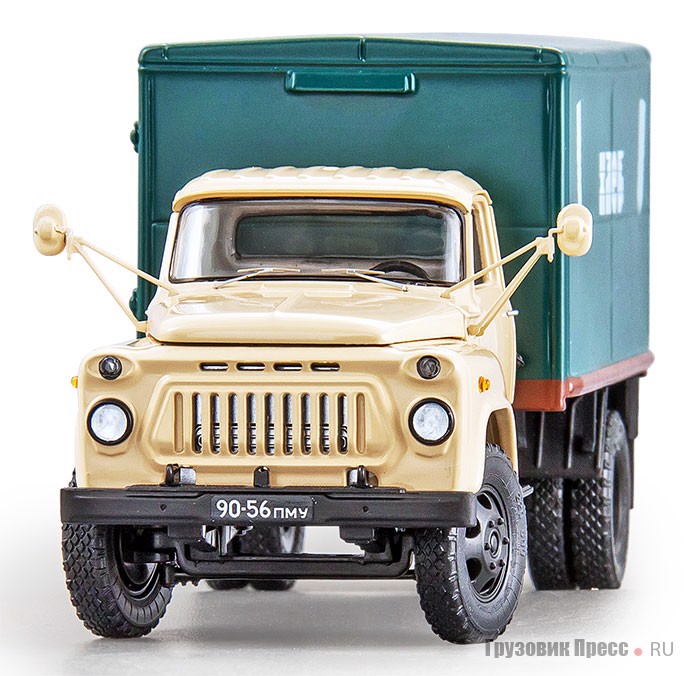

Бежевая кабина варианта 1979 г. (арт. 105212) более знакома и привычна: усилительные рёбра на крыше, всё те же овальные, в тон самой кабины, зеркала, бесцветная оптика, на этот раз сочетающаяся с повторителями на крыльях. Комбинация приборов в кабине уже с пятью циферблатами. Модель тоже имеет ранний бампер вышеописанной конструкции, на котором закреплён передний номерной знак образца 1958 г.: 90-56 пму (чёрный).

Модель образца 1991 г. (арт. 105213)

Со временем «габариты» на фургоне были упразднены, что вновь нашло отображение в модели: их уже нет. Сам же фургон имеет стилизованную под старославянский шрифт надпись «ХЛЕБ» в обрамлении пары колосьев. Нижняя часть конструкции выделена суриковой краской.

Белая кабина варианта 1991 г. (арт. 105213) смотрится весьма непривычно, но тем не менее полностью соответствует применению такого цвета в начале 1990-х гг. на настоящих грузовиках этого семейства. Её главная отличительная особенность – облицовка радиатора «третьего типа» с десятью вертикальными прорезями. «Поворотники» – бесцветные. Внутри кабины – соответствующая комбинация приборов с пятью циферблатами и дополнительными индикаторами. Согласно техническим изменениям в производстве грузовиков, зеркала уже в чёрных пластмассовых корпусах. Завершает образ передка бампер обновлённой конструкции, на котором установлен «белый» государственный регистрационный номер Ивановской области, образца 1977 г.: 7264 ИВА.

Модель образца 1991 г. (арт. 105213)

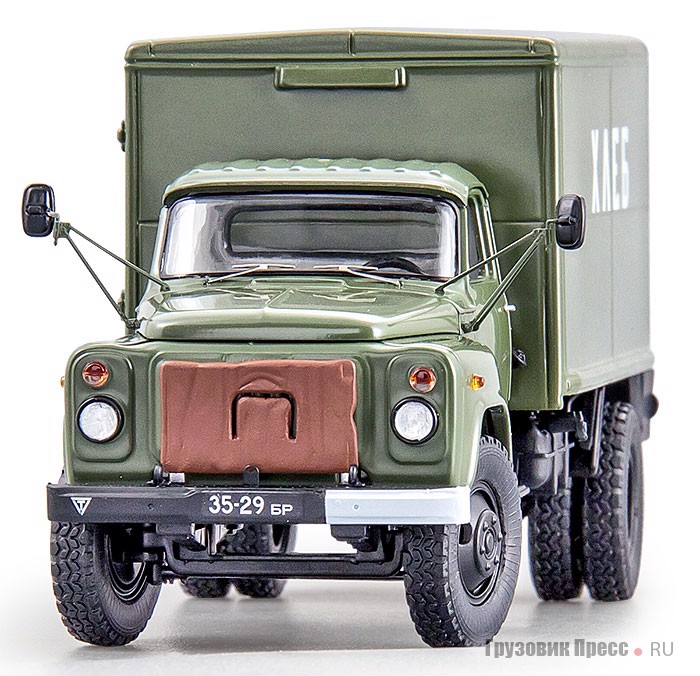

Версия арт. 105325 не даёт усомниться, что перед нами вояка: цвет, номера, обозначения. На модели применены двухцветные «поворотники», а изюминкой можно считать «намордник» на облицовке радиатора. Комбинация приборов и бампер – как у арт. 105213. И ещё одна общая черта – заднее стекло кабины теперь менее утоплено.

Надёжные тылы

Задняя часть моделей хотя и находится, как правило, в «тени» (особенно, когда модели на полках), тоже не обделена вниманием производителя.

Версия арт. 105214 имеет на задней стенке бежевого фургона размещённые вверху, по углам, два красных «габарита» и рукописную надпись «ХЛЕБ», чуть выше горизонтальной расшивки наружных листов, выполненную в той же манере, что и надписи на боковинах. Нижняя часть, имитирующая горизонтальную деревянную ограничительную рейку со скошенными краями, выкрашена в тёмный, сине-зелёный цвет, впрочем, как и боковые ограничительные рейки. Задние фонари ФП-101 обычные, круглые. Поскольку автомобиль «презентационный», он, естественно, не имеет ни госномеров, ни тем более их дубликатов на задней стенке. Но зато хорошо видны задние резиновые брызговики с вертикальным рисунком и картер «51-го» заднего моста.

Модель АФХ-53 (арт. 105325)

Версия арт. 105212, как ранее отмечалось, уже не имеет верхних габаритных огней, потому здесь нашлось место другому оформительскому решению. Трафаретно-стилизованная надпись «ХЛЕБ» и нанесённый белой краской, согласно ПДД, дубликат государственного регистрационного номера, воспроизводящий интересный момент при его нанесении: знаки номера наносились, как правило, через трафареты, но иногда полученные в цифрах и буквах промежутки подрисовывались той же краской при помощи кисточки и все знаки становились цельными… Горизональная ограничительная рейка выкрашена охрой или суриком.

Как и в предыдущем варианте, хорошо виден задний мост с характерным вертикальным разъёмом. Если бы кому, к примеру, повезло двигаться в потоке за настоящим вариантом, отображённым в модели с артикулом 105213, то сказать сразу о его марке было бы несколько затруднительно из-за центральной полусферы картера заднего моста, характерного для «53-го» семейства. Но, тем не менее, как уже сказано, это особенность шасси «52-01».

Здесь, в отличие о предыдущих вариантов, горизонтальная ограничительная рейка выкрашена в один цвет с фургоном, а на задней стенке две трафаретных надписи «ХЛЕБ». Рейка выполнена коричневым цветом, повторяет стилистику заводских боковых надписей. Дубликат госномера чёрный.

Модель АФХ-53 (арт. 105325)

И вновь даже при виде сзади на вариант арт. 105325 ни на минуту не усомниться, что это машина, имеющая прямое отношение к армии: защитная окраска, чёрный номер, напоминающий таковой образца 1958 года, но с двумя буквами: 35-29 бр; знак «ограничение скорости 60» и маленький, перевёрнутый равносторонний треугольник с буковкой «т», указывающий на транспортную группу Вооруженных Сил.

Хорошо виден привычный «53-й» задний мост. За повышение безопасности дорожного движения, отвечают «камазовские» задние фонари модели ФП130.

Вместо эпилога

Каждая модель хороша по-своему, и сделать выбор в пользу какой-то одной весьма сложно. Но с уверенностью можно сказать, что они уже – модели-бестселлеры.
