Тест-драйв самосвала Scania P 380CB 6x4 EHZ, журнал «Грузовик Пресс»
Хит сезона

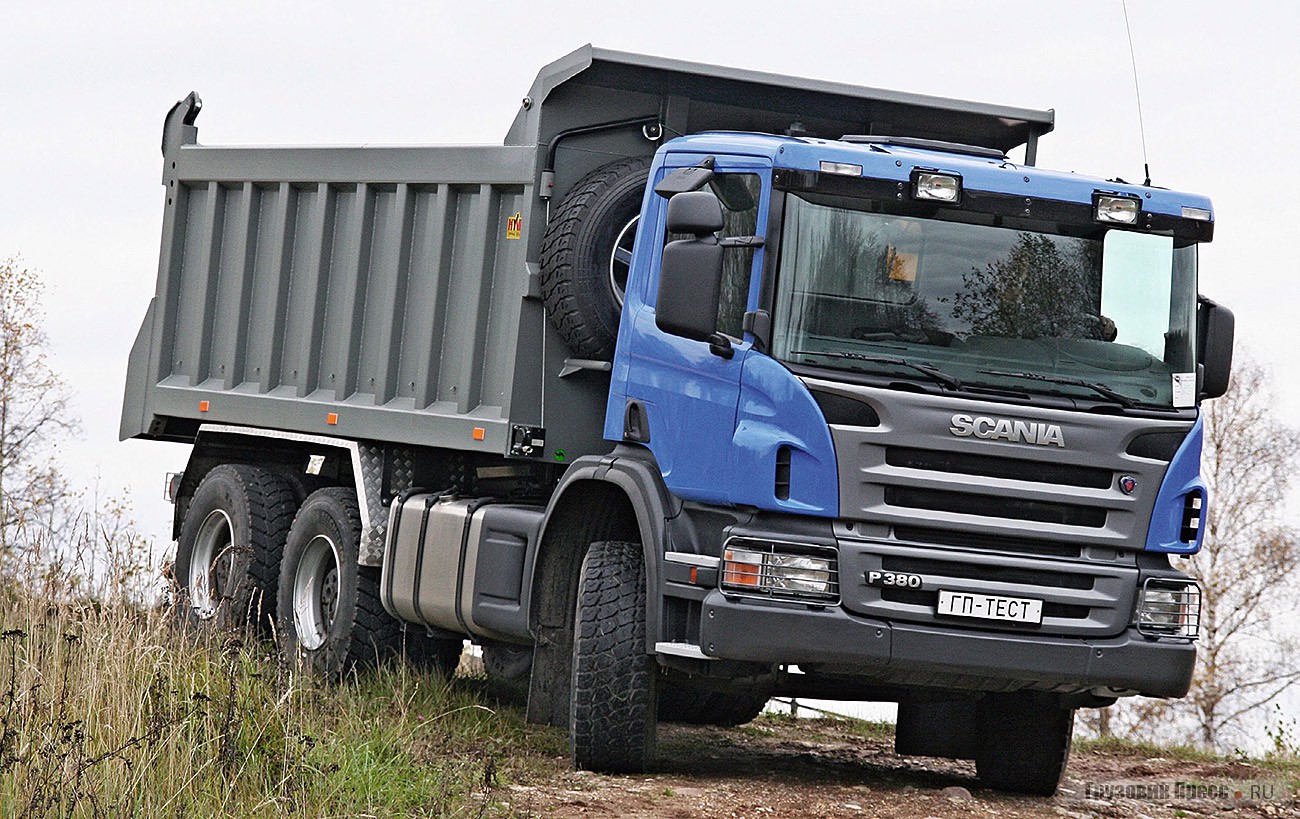

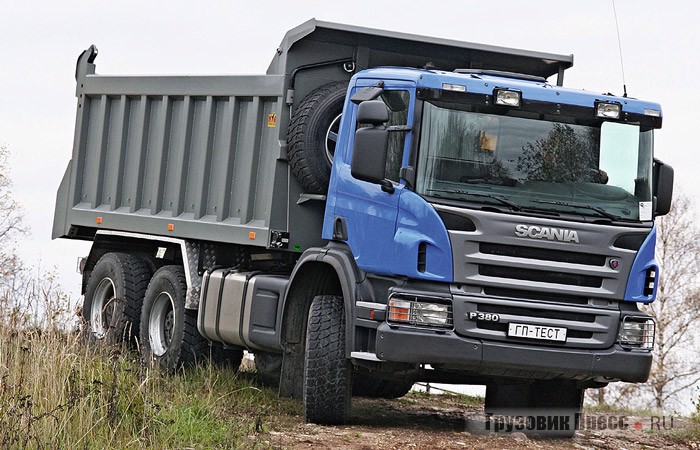

Самосвал Scania P 380CB 6x4 EHZ

М. Шелепенков, фото автора

Строительный бум в Москве и других крупных городах породил небывалое ранее явление: строительные самосвалы известных западных марок расходятся у дилеров как пирожки. И самыми «вкусными» считаются самосвалы марки Scania. Этот производитель сейчас лидирует по количеству проданных новых грузовиков. Чтобы не отставать от жизни, мы взяли на испытания самосвал Scania P 380CB 6x4 EHZ.

Новое – это хорошо забытое старое

Самосвалами марки Scania сегодня никого не удивишь, сотни таких машин выезжают ежедневно на наши дороги. Поэтому описывать внешность испытываемого самосвала не буду, тем более что два года назад самосвал марки Scania был у нас на испытаниях. Правда, тогда это была машина с колесной формулой 8х4 и полной массой 48 т*, а сейчас мы взяли трехосный самосвал полной массой 39 т. Но несмотря на разную «весовую категорию» и большой временной перерыв в испытаниях, у самосвалов много общего. Они оборудованы одинаковыми силовыми агрегатами и очень похожими 9-ступенчатыми коробками передач. Более того, самосвальные надстройки однотипные, от польской фирмы Hyva.

Такое совпадение не случайно. Компания Scania изготавливает огромное количество разнообразных шасси под самосвальные надстройки, но у отечественных строителей наибольшим уважением пользуются самые тяжелые по исполнению и самые простые по комплектации модели. А при таких условиях выбор агрегатов становится уже не столь широким, поэтому совпадения неизбежны. Что касается самосвальных надстроек, то это как раз тот случай, когда цена изделия полностью соответствует его качеству и кузова Hyva вместе с одноименной гидравликой пользуются устойчивым спросом на нашем рынке, успешно конкурируя с отечественными производителями самосвальных надстроек.

На автомобиле низкая дневная кабина CP 14
Для подъема запасного колеса на борт кузова служит ручная лебедка
Для протирки ветрового стекла и верхних фар есть очень удобная широкая откидывающаяся подножка…
Топливный бак не только запирается на ключ, но и личинка замка имеет защиту от влаги и грязи
Посадка в кабину не вызывает проблем на любом этапе
Посадка в кабину не вызывает проблем на любом этапе
Посадка в кабину не вызывает проблем на любом этапе

Но время берет свое, и, сравнивая два автомобиля Scania, отмечаешь, что трехосная машина явно пережила фейслифтинг. У нее другое «выражение лица», с плавными линиями кабины. Впечатление «новизны» усиливается серебряным цветом облицовки радиатора, у дорейсталинговых автомобилей она окрашивалась в цвет кабины. Кстати, верхняя часть решетки радиатора для обслуживания машины теперь поднимается вместе с боковыми «скулами». Ранее эти «скулы» приходилось отводить в стороны отдельно от решетки, что было неудобно.

Аспекты эксплуатации

Желание строителей иметь у себя максимально надежный и прочный самосвал понятно. Строительные дороги далеки от идеала, да и квалификация водителей иногда вызывает сомнения. Но погоня за сверхнадежностью имеет свой предел. Мы внимательно проверили технические характеристики нашего подопечного и пришли к неутешительному выводу – высокий запас прочности, заложенный в этот самосвал, на самом деле дает хороший повод для негласного повышения «эффективности» его работы.

Под передней панелью кабины штатно закреплен рычаг подъема кабины – не потеряешь
Масляный щуп просто невероятной длины

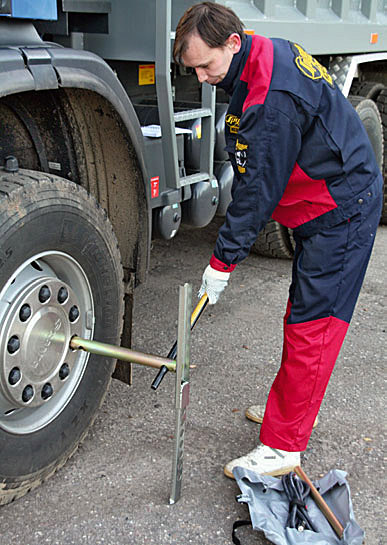

Баллонный ключ у Scania со специальным упором, чтобы к нему можно было прилагать максимальное усилие, не боясь при этом что-нибудь свернуть

Как мы уже знаем, полная масса самосвала ограничена 39 т, и по правилам на переднюю ось должно приходится 9 т этой массы, а на два задних моста не более чем по 15 т. Если машину не перегружать, то запаса грузоподъемности мостов хватает с избытком. Это в теории. Мы загружали машину песком, т. е. грузом с изначально высокой плотностью (1,65–1,95 г/см3), строго следя за тем, чтобы не превысить полную массу. Чуть ли не после каждого ковша погрузчика заезжали на весы, и все равно мы «промахнулись» на полтонны! При этом кузов самосвала не был заполнен даже до бортов, и при желании туда можно было подбросить еще пару десятков центнеров.

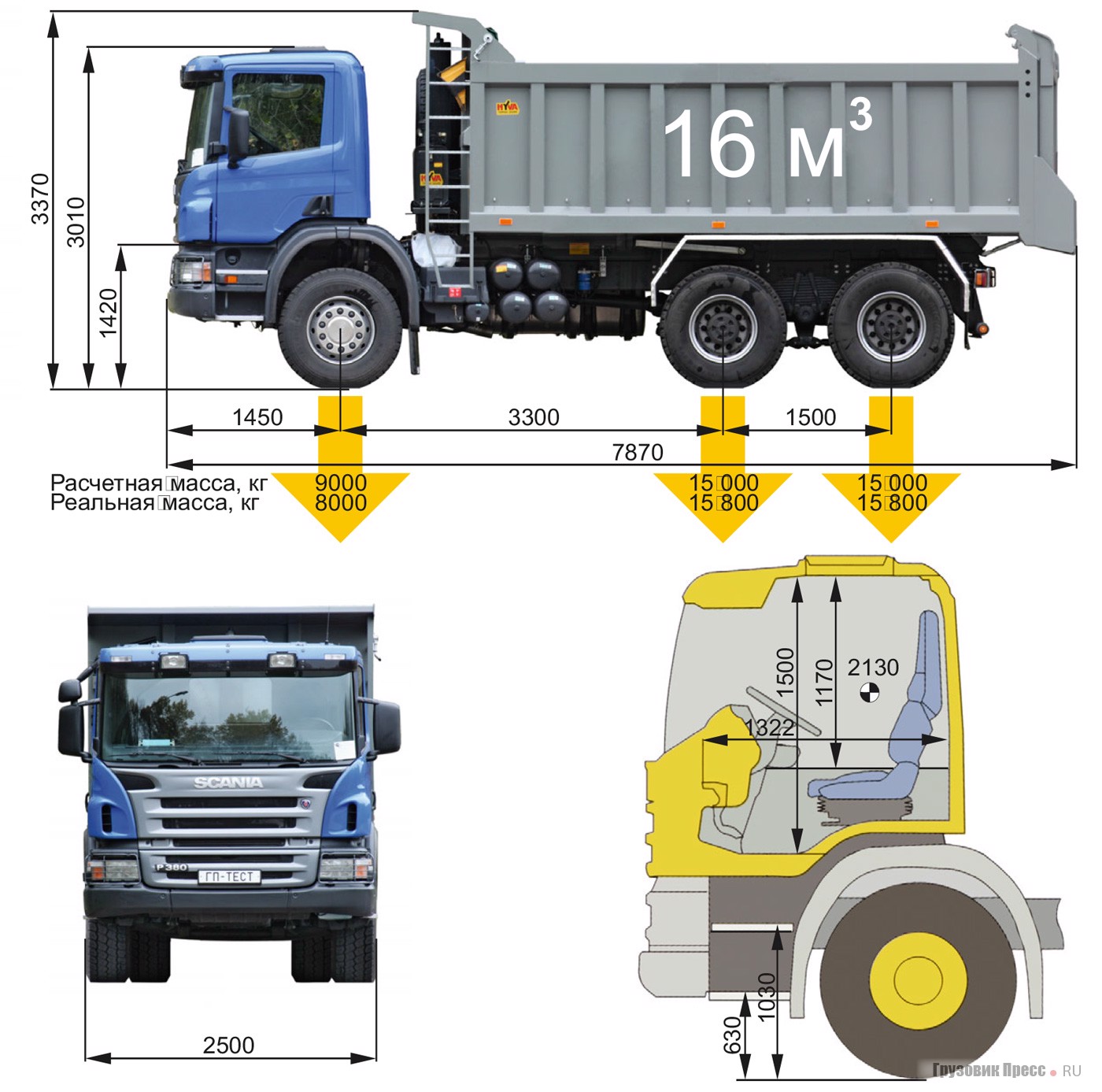

Загрузив самосвал до полной массы, мы проверили, а как же на практике распределяется эта масса по осям. Оказалось, не лучшим образом: передняя ось осталась недогруженной почти на тонну, а нагрузка на задние оси превысила допустимую. А если бы мы загружали самосвал «на глазок», без взвешивания, как это делается в реальных условиях? Тогда постоянный перегруз задних мостов был бы обеспечен. Решить эту проблему только рекомендациями – не перегружать машину – невозможно, большой объем кузова 16 м3 просто провоцирует грузить автомобиль «с шапкой». И каждый, кто эксплуатирует подобные автомобили, должен решить, что ему важнее: «эффективная» работа самосвалов на износ с постоянными и неизбежными ремонтами ходовой части или длительная беспроблемная эксплуатация недешевых, в общем-то, грузовиков. Если второе, то самосвальный кузов к этому шасси надо подбирать меньшего объема. При этом мы еще не касались правовой стороны вопроса превышения допустимой нагрузки на ось на дорогах общего пользования, ответственность за которое целиком и полностью остается на совести эксплуатационников.

Тест-драйв самосвала Scania P 380CB 6x4 EHZ, журнал «Грузовик Пресс»

При грузоподъемности 25 т и вместимости кузова 16 м3 самосвал Scania P 380CB 6x4 EHZ лучше всего приспособлен для насыпных и навалочных грузов с объемной массой не более 1,50 г/см3. Это керамзит (0,70), сухая земля (1,20), асфальт (1,35), строительный мусор (1,38), некоторые виды бетона (1,20–1,50).

Не рекомендуется перевозить песок (1,65–1,95), глину (1,50–2,00), бетон с песчаником (2,30), сырую землю (1,70), гранитный и булыжный щебень (1,60).

Производительность самосвала напрямую зависит от затрачиваемого времени на его погрузку, что в свою очередь определяется вместимостью ковша экскаватора. Для эффективно быстрой загрузки автомобиля Scania P 380CB 6x4 EHZ необходим экскаватор или погрузчик с вместимостью ковша 3,0–5,0 м3 .

Техническая составляющая

Автомобиль оснащен шестицилиндровым турбодизелем с интеркуллером мощностью 380 л.с. Это не самый мощный дизель в гамме строительных грузовиков Scania, но у него достаточный крутящий момент на низких оборотах, что позволяет уверенно передвигаться на автомобиле, не переключая лишний раз передачи, особенно на строительных площадках с плохим покрытием или в карьерах с затяжными подъемами. Двигатель оборудован ограничителем образования белого дыма при холодном запуске. Он работает только при задействованном стояночном тормозе и позволяет не только сократить образование дыма на стоянке вокруг машины, но и быстрее прогреть холодный двигатель до рабочей температуры.

Шестицилиндровый рядный турбодизель с интеркулером
Наддувная турбина небольшая, но работает весьма успешно
Фильтр сепаратор для топлива
Все коммуникации в моторном отсеке проложены в специальных каналах и часто обернуты в защитные чехлы. Солидно
Все коммуникации в моторном отсеке проложены в специальных каналах и часто обернуты в защитные чехлы. Солидно
Гидропривод заслонки моторного тормоза на выпускном коллекторе двигателя
Снизу двигатель полностью закрыт специальными кожухами – для устранения шума и поддержания чистоты

Коробка передач механическая, 9-ступенчатая, состоящая из основной 4-ступенчатой КП и демультипликатора, увеличивающего количество передач вдвое, плюс одна передача понижающая – «черепаха». Понижающей передачей удобно пользоваться для движения в стесненных условиях строительных площадок или ремонтных боксов. На этой передаче даже при полном нажатии на педаль «газа» автомобиль не разгоняется больше 2,5–3 км/ч. В сложных дорожных условиях водитель может включить на автомобиле блокировки межосевого и межколесного дифференциала, а при движении по асфальтированным дорогам на скорости более 20 км/ч воспользоваться круиз-контролем.

Полный индекс машины, которая была на испытаниях, выглядит достаточно громоздко: Scania P 380CB 6x4 EHZ. Но за каждой буквой и цифрой скрывается основная характеристика автомобиля. Префикс «P» сразу после торговой марки обозначает тип кабины. Кабины этой серии по высоте несколько ниже кабин серии R, в результате чего у них внутри можно обнаружить достаточно высокий капот двигателя. Цифры 380 обозначают мощность двигателя. Литера «C» – это класс назначения машины. В данном случае это автомобиль строительного назначения. Буква «В» обозначает, что этот автомобиль завод Scania покинул в виде шасси. Числа 6х4 – колесная формула. Аббревиатура после колесной формулы обозначает различные дорожные условия, на которые рассчитан автомобиль, буква «E» указывает на особо тяжелые условия эксплуатации. «H» – высокий дорожный просвет, а «Z» означает применение рессорной подвески спереди и сзади.

Противоподкатные «башмаки» красиво и высоко закреплены на самосвальной платформе, подальше от влаги и грязи, но лишний раз за ними не полезешь…
Для направления выхлопных газов для подогрева кузова нужно перекинуть эту заслонку
Ключ выключения «массы»
Для направления выхлопных газов для подогрева кузова нужно перекинуть эту заслонку

Тормоза на всех колесах самосвала барабанные, что, безусловно, оправданно на тяжелом строительном грузовике. Есть еще моторный тормоз, который срабатывает автоматически при небольшом нажатии на педаль тормоза. Как показала наша проверка, он эффективен не только при торможении под гору, но и для снижения скорости в обычном режиме. Частое использование моторного тормоза значительно увеличивает срок службы тормозных колодок. Рычаг стояночной тормозной системы теперь расположен на приборной панели намного выше, чем раньше, – почти на уровне руля. В случае опасности им можно пользоваться как аварийным тормозом, потянув рычаг на себя до защелки.

Средний мост

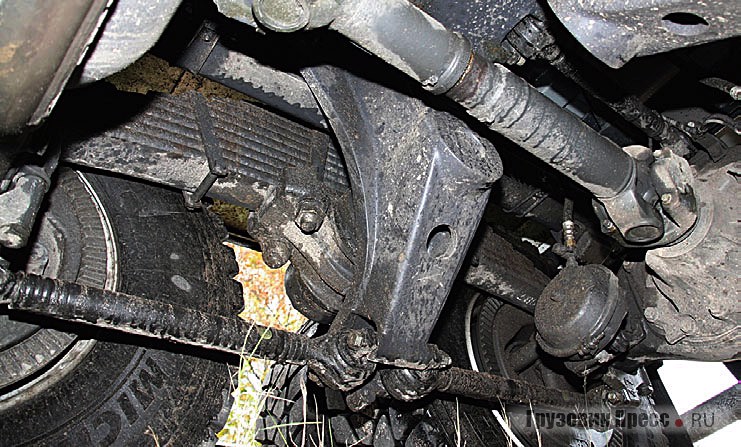

Задняя подвеска самосвала
Задний мост самосвала. Обращают на себя внимание размеры картера главной передачи
Коробка передач полностью закрыта снизу специальным кожухом

В соответствии с классом и назначением у грузовика мощная рессорная подвеска всех колес спереди и сзади. Рессорная подвеска, конечно, жестковата, это сказывается на плавности хода автомобиля, особенно порожнего. Но комфортабельность рабочего места водителя обеспечивается полноценной четырехточечной амортизационной подвеской кабины и сиденьем на пневмоподвеске.

Если осмотреть самосвал Scania P 380CB 6x4 EHZ снизу, то обращаешь внимание на детали, имеющие особый запас прочности. Рама автомобиля выполнена из лонжеронов толщиной 17,5 мм, а в наиболее ответственных местах она еще и усилена вставками из металла той же толщины. Впечатляют карданные шарниры автомобиля величиной почти с футбольный мяч.

Гидравлическая система самосвала собрана перед кузовом на специальном подрамнике
Самосвальный кузов штатно оборудован пологом и механизмом его сворачивания
Под подножкой со стороны водителя бачок омывателя ветрового стекла
Многочисленные форсунки стеклоомывателя расположены равномерно вдоль щетки стеклоочистителя – очень правильное решение

Не место красит человека

Устроиться на рабочем месте Scania можно со всеми удобствами. Водительское сиденье класса «Медиум» – с многочисленными регулировками, в которых с непривычки можно запутаться. Зато, правильно подогнав сиденье под себя, в течение длительного времени работаешь, не утомляясь. Проверено лично! Мне пришлось на этой Scania проехать несколько сотен километров с грузом и без не только по дорогам полигона во время испытаний, но и перегонять машину через многочасовые московские пробки, поэтому могу с полной уверенностью утверждать, что с эргономикой у Scania все в порядке.

Рычаг стояночного тормоза установлен на приборной панели
В приборной панели перед пассажиром – ящичек для документов (больше ничего не положишь), а под ним…
…спрятался блок предохранителей и реле
В полочке над пассажирским сиденьем небольшой «бардачок» с аптечкой и подробной инструкцией по эксплуатации автомобиля на русском языке

А раз удобство работы за рулем обеспечено, начинаешь больше обращать внимание на «мелочи». Например, комбинация приборов на новых автомобилях Scania заметно лучше дорестайлинговых машин. Тахограф «выселили» из приборной панели и разместили над ветровым стеклом, а освободившееся пространство поделили между спидометром и тахометром. В результате шкала тахометра стала больше и лучше читается в движении. Отдельной похвалы заслуживает система отопления кабины. Она, правда, долго прогревается на холостых оборотах двигателя после пуска автомобиля, но зато в движении быстро отапливает небольшую по объему кабину, при этом даже на максимальных оборотах вентилятор системы работает почти бесшумно. Очень удачно размещены дефлекторы отопительной системы, особенно те, что расположены по бокам от комбинации приборов, при желании можно направить теплый воздух прямо на руки, лежащие на ободе руля. Оценили мы и фирменную «люстру», расположенную над ветровым стеклом. Верхние фары меньше загрязняются в плохую погоду и дают дальний свет мощнее, чем нижние.

За пассажирским сиденьем – целый арсенал необходимых в дороге вещей

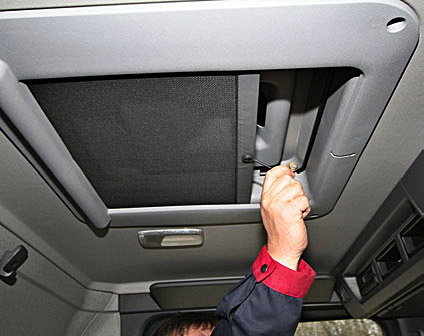

Люк в крыше с ручным управлением и дополнительной защитной шторкой
За пассажирским сиденьем – целый арсенал необходимых в дороге вещей
Над ветровым стеклом штатно установлен тахограф и возможна установка еще двух устройств, например магнитолы и радиостанции
Однодневный тахограф VDO на двух водителей

Правильная посадка водителя за рулем грузового автомобиля

Не раз нам приходилось наблюдать, как водители жалуются на неудобную посадку даже за рулем современных автомобилей. Вникнув в суть вопроса, мы выяснили, что правильно отрегулировать современное сиденье с многочисленными регулировками умеют далеко не все. В лучшем случае водители используют дветри известные регулировки из массы возможных. Поэтому мы решили рассказать, как это нужно делать правильно, а испытываемый самосвал Scania оказался нам хорошим помощником.

Эргономически правильную настройку сиденья нужно производить в следующей последовательности.

1. Регулируем высоту сиденья, чтобы его подушка плотно прилегла к бедрам.

2. Регулируем наклон всего сиденья, чтобы обеспечить равномерную опору бедра по всей длине подушки сиденья.

3. Глубину подушки относительно спинки устанавливаем так, чтобы в пространстве между подколенной впадиной и передней кромкой сиденья осталось расстояние величиной с кулак.

4. Регулируем наклон спинки оптимальный наклон 100–110°. При этом смотрим, чтобы расстояние от головы до подголовника оставалось минимальным.

Большими кнопками сбоку сиденья последовательно настраивается высота сиденья (п. 1), его наклон (п. 2) и уровень жесткости амортизатора (п. 7)
Рычажком под передней кромкой сиденья регулируется глубина подушки относительно спинки (п. 3)
Поясничная опора спины регулируется с помощью небольших кнопок сбоку от сиденья (п. 5)

5. Кнопками регулируем поясничную опору спины. Спина должна иметь хорошую поддержку.

6. Сиденье перемещаем вперед или назад до удобного положения ног при полном нажатии на педали.

7. Жесткость амортизатора кресла можно настраивать по желанию.

8. Рулевое колесо устанавливаем так, чтобы руки водителя были слегка согнуты в локтях, а плечи опущены.

Переместить сиденье в продольном направлении можно скобой внизу перед сиденьем (п. 6). Воздействовать на нее можно как рукой, так и ногой
Переместить сиденье в продольном направлении можно скобой внизу перед сиденьем (п. 6). Воздействовать на нее можно как рукой, так и ногой
Переместить сиденье в продольном направлении можно скобой внизу перед сиденьем (п. 6). Воздействовать на нее можно как рукой, так и ногой
Замок регулировки рулевой колонки находится на самой колонке (п. 8)

Тише едешь – дальше будешь

Устраивать на этом самосвале «гонки» не получится при всем желании, и не потому, что в кабине на самом видном месте висит предупреждение, понятное и без перевода «Limited speed 85 km/h», а потому, что передаточные числа в трансмиссии автомобиля подобраны для обеспечения максимального ресурса агрегатам, испытывающим большие нагрузки. Поясню на примере. Из 9 возможных передач только две используются на скоростях более 40 км/ч, т. е. в обычных для других автомобилей условиях, а остальные передачи нужны при старте и разгоне в различных дорожных условиях. Такое разнообразие «стартовых» передач совсем не лишнее, когда «за плечами» 25 т груза, а в активе только 380 «лошадок». Иной раз переберешь все передачи по очереди, пока груженый автомобиль выйдет на крейсерскую скорость. Конечно, такой перебор передач утомителен для водителя, особенно в городе, где приходится тормозить почти перед каждым светофором, а потом снова разгоняться. Зато при разгонах с «перебором» трансмиссия автомобиля, а особенно сцепление не испытывает пиковых нагрузок и служит достаточно долго. Чтобы лихим гонщикам неповадно было надрывать машину и ускорять старты с помощью раскрутки двигателя, система защиты сцепления от перегрузки не дает включиться следующей передаче при оборотах двигателя более 1800 мин–1.

Тест-драйв самосвала Scania P 380CB 6x4 EHZ, журнал «Грузовик Пресс»
Техническая характеристика самосвала Scania P 380CB 6x4 EHZ
Колесная формула 6х4
Снаряженная масса, кг 13 610
Полная масса, кг 39 000
Грузоподъемность, кг 25 390
Вместимость кузова, геометрическая м3 16
Двигатель:

  • рабочий объем, см3
    мощность, л.с. максимальный крутящий момент, Н·м
Scania DC11 09 380, дизель с турбонаддувом и интеркуллером, I6, 4-тактный, Euro 3
10 640
380 при 1900 мин–1
1800 при 1100…1300 мин–1
Коробка передач
  • количество передач вперед
GR 905, механическая
9
Шины передних колес Michelin 385/65 R22,5
Шины задних колес Michelin 315/80 R22,5
Максимальная скорость с электронным ограничителем, км/ч 85

Все сказанное совсем не означает, что автомобиль на дороге ведет себя как большая и неповоротливая «черепаха». Даже на груженом автомобиле можно не выпадать из плотного городского потока и получать удовольствие от вождения. Просто от водителя потребуется более точная и аккуратная работа с передачами. Но если он случайно ошибется, электроника не даст «загубить» автомобиль, вовремя корректируя действия водителя.

О любви не говори, о ней всё сказано

Самосвал Scania P 380CB 6x4 EHZ действительно очень сбалансированный автомобиль, в котором в хороших пропорциях сочетаются комфорт, надежность и качество. Единственным его «недостатком» можно считать только высокую стоимость, но с развитием лизинговых схем приобретения автотранспорта даже это, как показывает практика, можно успешно нивелировать, что и подтверждается высоким спросом на подобную технику.

Результаты испытаний по топливной экономичности
Scania P380CB 6x4 ENZ Scania P124CB 8x4 HZ360
«ОС» № 10, 2002 г.
МЗКТ-65151 «Волат»
«ОС» № 10, 2003 г.
КамАЗ-6520-19 Cummins
«ГП» № 8, 2005 г.
Масса автомобиля, кг 13 700 39 600 15 300 47 980 16 000 41 000 33 100
Расход топлива, л/100 км, при скорости, км/ч:
  • 50
  • 60
  • 70
  • 80
  • Vmax


19,7
23,0
26,0
29,8
33,4


27,1
30,5
32,8
37,1
40,7



21,0

31,7
38,2



35,3

48,0


24,5
27,1
31,2
37,0
43,9


36,2
39,9
45,0
52,0
62,0


29,4
31,3
34,3
38,3
43,5
Максимальная скорость, км/ч 88,0 87,6 97,5 92,0 82,5 80,6 107,9
Расход топлива в ИГД*, л/100 км (при средней скорости движения, км/ч) 31,9 (39,5) 63,1 (34,1) 35,8 (38,3) 74,7 (33,6) 45,4 (37,0) 78,8 (31,8)
Время разгона с места, с:
  • на пути 400 м
  • на пути 1000 м

28,5
52,9

39,8
69,9


55,9








Время разгона до 60 км/ч, с 15,6 50,6 41,0
Выбег со скорости 50 км/ч, м 798 1190 1182 790 935 976
*ИГД – имитация городского движения.
Погодные условия при проведении испытаний
Scania P380CB 6x4 ENZ Scania P124CB 8x4 HZ360 МЗКТ 65151
Температура, °С 2…8 21 21
Скорость ветра, м/с 1…4 1…3 1…3
Давление, гПа 991...1000 970 995
Относительная влажность, % 51…82 42 45
Испытания проводились на динамометрической дороге ФГУП НИЦИАМТ в соответствии с методикой, изложенной в ГОСТ 20306–90.
В. Вальданов, испытатель

Особое мнение

Отличительной чертой и даже определяющим фактором для этого автомобиля в целом может стать такая деталь, как водительское кресло. Замечу: именно кресло, поскольку семантики, вложенной в слово «сиденье», явно недостаточно для правильного определения подобного изделия. Два режима подогрева, поддержка спины с помощью пневмоподушек в области поясницы и под лопатками, полный комплект регулировок положения подушки, спинки и упругости пневмоподвески. Его можно считать кульминационным моментом из всего многообразия водительских сидений, с которыми приходилось сталкиваться до этого, и благодаря не многообразию самих регулировок, а полноте их диапазонов. Это самосвал, причем с осевой нагрузкой, рассчитанной на 15 т, т. е. основным местом его использования будут технологические дороги больших строек. Так что подобное кресло способно вернуть семье и обществу в конце рабочей смены полноценного человека.

Использование пневматического привода для фиксации регулируемой по высоте и наклону рулевой колонки упрощает до минимума регулировку и облегчает посадку в кабину. Главное – не забыть при выходе из кабины нажать маленькую клавишу, отвести рулевую колонку вперед, и только при посадке оцениваешь, насколько это удобно.

Тестировали автомобиль в октябре, когда температура окружающего воздуха была +2 °С, пришлось перевести систему забора воздуха двигателя в положение «зима», и мы отметили такую особенность: когда садишься в автомобиль после длительной стоянки, то чувствуешь, что в кабине сохранилось тепло. Швеция – страна северная и, наверное, теплоизоляции кабины уделено повышенное внимание, но в русскоязычной инструкции мы обнаружили, что вентилятор печки работает даже когда переключатель находится в положении «0». Возможно, система отопления автомобиля оборудована функцией использования остаточного тепла двигателя.

На переключателе распределителя тепловых потоков системы отопления есть положение, когда на ноги подается теплый воздух, а на лицо прохладный из системы вентиляции.

Хочется еще отметить конструкцию форсунок стеклоомывателя. На каждой форсунке пять распределенных по всей длине щелевых прорезей, в результате такого «коврового» омывания стекло становится полностью чистым за один цикл работы щеток.

Сбоку автомобиль кажется непропорциональным и растянутым: кабина почти вынесена за переднюю ось, грузовая платформа смещена назад, а между ней и кабиной – огромный просвет, задняя часть автомобиля даже немного осажена вниз. Но, несмотря на подобную «вислозадость», это первый самосвал в нашей практике, у которого объем грузовой платформы идеально соотносится с грузоподъемностью и при этом автоматически достигается точность распределения нагрузки по осям. Отметим еще пару деталей. Входящая в комплект инструмента регулируемая поддерживающая опора для баллонного ключа – незатейливая, но полезная вещь, а в комплект ЗИП входит футляр с двумя комплектами электрических лампочек и отвертка. Этим подчеркивается, что водитель способен кроме управления еще и обслуживать автомобиль.
