Ренессанс парового грузовика

Паровой автомобильный транспорт сегодня

Иван Трохин, инженер
Фото НАМИ, cyclonepower.com, busmanjohn.files.wordpress.com, steamautomobile.com, stanleysteamcarparts.co.uk, beamishtransportonline.co.uk

Паровой транспорт, как сегодня считается, давно остался в прошлом. Однако возрождение, в частности, паровых грузовиков и автобусов (паробусов) представляется реальностью на современном уровне развития техники и технологии машиностроения. Это подтверждают зарубежные специалисты.

Наши пар и дрова

Идея создания современного, неприхотливого в эксплуатации, надёжного и работающего на дешёвом топливе парового грузовика занимала умы изобретателей и конструкторов после Великой Отечественной войны, когда эпоха пара в технике всё более уверенно вытеснялась дизельной. Историкам автомобильной техники хорошо известен отечественный паровой грузовик НАМИ-012, разработанный в начале 1950-х гг. специалистами столичного Научного автомоторного института «НАМИ» и работавший на дровах. (см. «Затея с паромобилями» и «Паровой автомобиль НАМИ-012»)

Похожие и разные: автобус и паробус прошлого

Паросиловая установка грузовика НАМИ-012 оказалась сложнее автомобильных силовых установок с двигателями внутреннего сгорания (ДВС). Правда, справедливости ради, необходимо отметить малоизвестный факт. На паровой машине НАМИ-012 были проведены экспериментальные исследования в широком диапазоне изменения частоты вращения выходного вала. Удалось установить, что для паровых моторов (высокооборотных паровых машин) с ростом частоты вращения механический КПД монотонно снижается из-за роста механических потерь, но относительный индикаторный КПД увеличивается в большей степени, что объясняется значительным снижением потерь от утечек пара и теплообмена между паром и стенками цилиндров.

А вот гидравлические потери при впуске пара в цилиндр увеличиваются незначительно. После достижения некоторой критической частоты вращения вала наблюдается обратный эффект, когда с ростом частоты вращения гидравлические потери увеличиваются значительнее, чем снижаются потери от утечек пара и теплообмена, что приводит к снижению относительного индикаторного КПД.

Таким образом, при изменении частоты вращения вала у парового мотора его эффективный, относительные индикаторный и эффективный КПД увеличиваются только при условии, что частота вращения не превышает критического значения. Максимальные значения этих КПД достигаются при критической частоте вращения.

Модель и машина: паробус из парового грузовика Sentinel ХХ столетия

Выгодный пар

Паровой автомобильный транспорт, в том числе грузовики и автобусы, сегодня вполне реально рассматривать как один из возможных путей решения проблемы очищения воздуха в городах. Загрязнение атмосферы городов выхлопными газами уже достигло пределов, угрожающих здоровью людей. А что может предложить паровая техника?

Во-первых, выхлоп самой паровой машины экологически чистый – это водяной пар. Под паровым котлом можно сжигать фактически любое углеводородное топливо. А выхлоп от котла будет гораздо чище, чем от ДВС, поскольку топливо сгорает в топке или горелке при значительно более низких давлениях, чем в цилиндрах ДВС. Ещё возможно добавить к горелке некий аналог каталитического нейтрализатора выхлопных газов, как у ДВС.

Во-вторых, котлостроение за 60 с лишним лет, после создания паросиловой установки грузовика НАМИ-012, ушло далеко вперёд. Создание в XXI столетии малогабаритного транспортного парового котла прямоточной конструкции, экономичного и с высокой степенью автоматизации работы – это объективная реальность. Кстати, такая задача была под силу ещё в докомпьютерную эпоху 1930-х гг. известным братьям Добл. Особенно, если разработку сегодня вести с использованием компьютерных систем автоматизированного проектирования (САПР) для трёхмерного моделирования, расчётов и оптимизации.

Пыхтящий грузовик Sentinel заведён

В-третьих, ДВС нашего времени более компактны, чем ряд автомобильных паровых моторов прошлого, и вполне возможна конверсия их в современные паровые моторы. У них будут все достоинства паровых поршневых машин: плавность хода, практическая бесшумность при работе, большой крутящий момент на валу, отсутствие коробки передач, сложной трансмиссии, стартера, глушителя. Отпадает потребность и в смазочном масле: вполне сгодится вода!

В-четвёртых, опасность размораживания паросиловой установки в зимний период возможно свести на нет за счёт герметичной системы парообразования и применения незамерзающих жидкостей, способных эксплуатироваться длительное время без утечек.

В-пятых, многим специалистам может показаться, что запуск парового грузовика или автобуса будет более продолжительным, чем у обычного транспорта с ДВС. Однако уже к началу 1970-х были отработаны конструкции паровых моторов, способных переходить от холодного состояния до момента трогания с места транспортного средства всего за 30–35 с.

Паросиловой агрегат «Циклон»

Паровой «Циклон»

Знания из истории паротехники (о неэффективной прямоточной машине Штумпфа), теории термодинамики и теплотехники (к примеру, как снизить потери в паровой машине), проектирование с использованием САПР, современные конструкционные материалы и отмеченные достоинства парового мотора – всё это воплощают в железе зарубежные изобретатели высокотехнологичного паросилового агрегата «Циклон». Мощностной ряд этих силовых агрегатов, в частности, для грузового автомобильного транспорта и автобусов успешно разрабатывается командой специалистов из США.

Автором изобретения «Двигатель с регенерацией тепла» (патент США US 7,080,512) является Гарри Шоэлл (Harry Schoell – англ.). Характерные особенности такого парового мотора из состава силового агрегата «Циклон» состоят в звездообразном расположении цилиндров и работе со смазкой деионизированной водой без смазочного масла.

Устройство паросилового агрегата «Циклон»

Тепловой регенеративный поршневой двигатель внешнего сгорания «Циклон» может потреблять фактически любое жидкое или газообразное топливо. Испытывали даже на апельсиновой кожуре! Имея уже необходимую патентную защиту (патент РФ RU 2357091) своего двигателя, как отмечают разработчики, они могут продавать лицензии на «Циклон» и инвестировать партнёров в России. К слову, получено несколько десятков патентов по всему миру, как на агрегат в целом, так и на составляющие его элементы (например, на камеру сгорания парогенератора, компактный конденсатор отработавшего пара).

Вентилятор

Силовой агрегат «Циклон» работает при давлении водяного пара на уровне 20 МПа и его температуре порядка 650 ºС. Он устроен и функционирует следующим образом. Вода из бака (условно не показан) подаётся в парогенератор 1, который вырабатывает свежий пар 2А, 2В. В камеру сгорания парогенератора 1 подаётся топливо и воздух 7В. Свежий пар 2А, 2В поступает в клапанный паровой мотор 3 и срабатывает в нём. Отработавший пар 5А, 5В направляется в конденсатор 4. Для лучшей конденсации пара в конструкции конденсатора 4 предусмотрен охлаждающий вентилятор 6, создающий воздушный поток 7А. Конденсат 8А, 8В водяного пара подается обратно в парогенератор 1.

Несколько примеров по части материалов, из которых изготовлен силовой агрегат «Циклон». Так, корпус и основные детали парового мотора сделаны из лёгких сплавов и композиционных материалов: поршни – из алюминия, а недающие им соприкасаться со стенками цилиндров головки и уплотнения – из жаростойкого углеродного волокна.

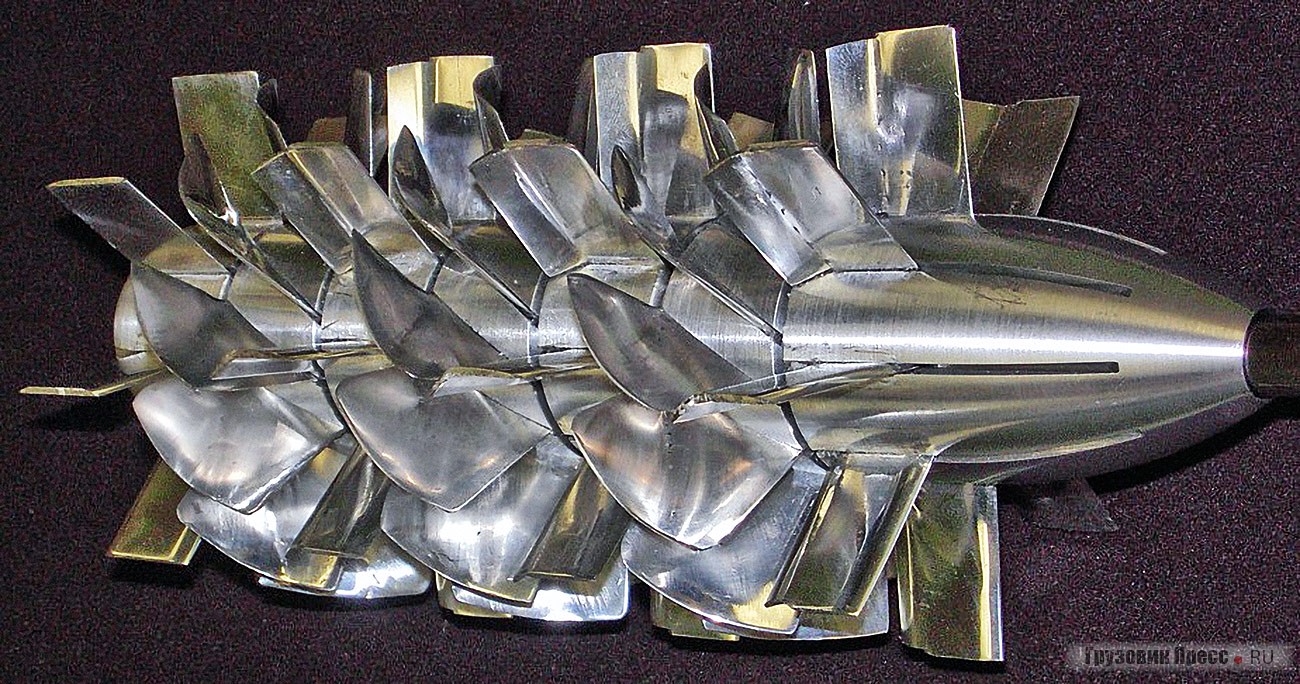

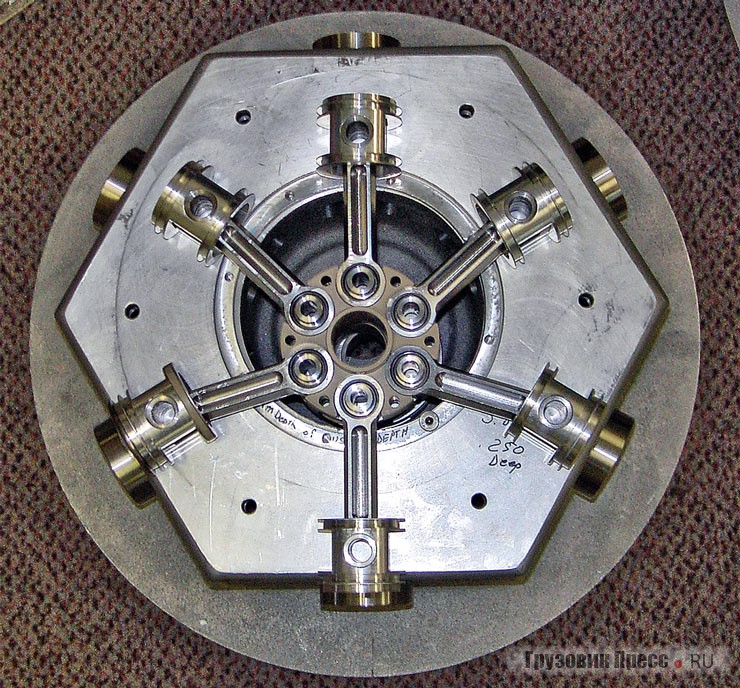

Парогенератор в сборе Паровой мотор изнутри Конденсатор пара

Подведём итоги

Интерес к паровым грузовикам и автобусам, как и к другому паровому наземному транспорту, сегодня вновь возрождается. Причём если обратиться к истории, то такое происходит уже не в первый раз. Насколько окажется результативным очередной паровой ренессанс на транспорте? Это покажет время.

Sentinel тяжёлый
… и лёгкий
